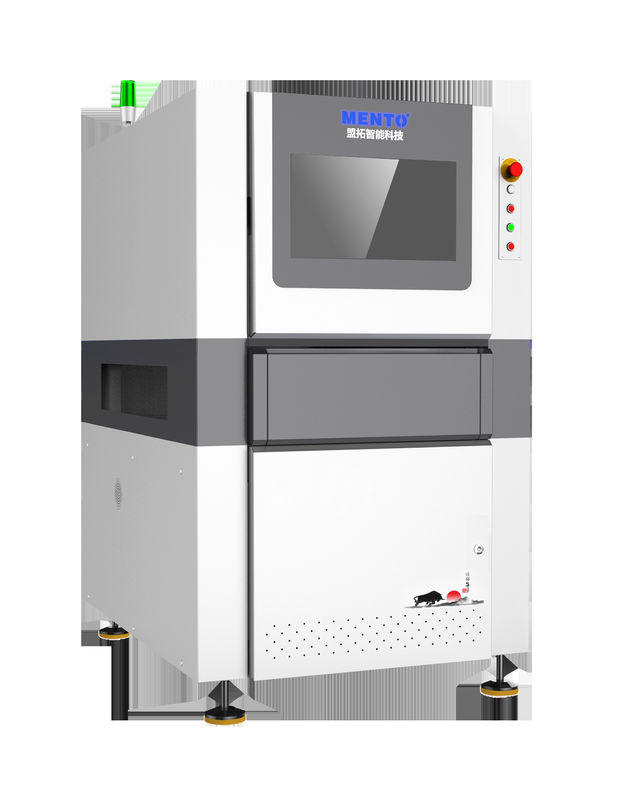

Máy thử nghiệm AOI kiểm tra quang học tự động đã sử dụng cho phát hiện CHIP DIP K2005DT

Chi tiết sản phẩm

Nguồn gốc: Dongguan

Hàng hiệu: MENTO

Chứng nhận: FCC.ROHS,CCC

Số mô hình: K2005DT

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu: 3

chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)

Nhận được giá tốt nhất
Chi tiết sản phẩm
Làm nổi bật:

Kiểm tra chip AOI

,

K2005DT AOI Tester

,

máy aoi sử dụng DIP phát hiện

Nghị quyết:
10 mm
Nguồn cung cấp điện:
Điện xoay chiều 110-240V, 50/60Hz
Hệ điều hành:
các cửa sổ
Tốc độ kiểm tra:
Lên tới 1000 mm2/giây
Chức năng:
Phát hiện khuyết tật trên bảng mạch in
Loại máy ảnh:
CCD độ phân giải cao
Ứng dụng:
Kiểm tra quang học tự động
Phần mềm:
Giao diện người dùng trực quan
Kích thước:
1200mm X 800mm X 1500mm
Nghị quyết:
10 mm
Nguồn cung cấp điện:
Điện xoay chiều 110-240V, 50/60Hz
Hệ điều hành:
các cửa sổ
Tốc độ kiểm tra:
Lên tới 1000 mm2/giây
Chức năng:
Phát hiện khuyết tật trên bảng mạch in
Loại máy ảnh:
CCD độ phân giải cao
Ứng dụng:
Kiểm tra quang học tự động
Phần mềm:
Giao diện người dùng trực quan
Kích thước:
1200mm X 800mm X 1500mm
Mô tả sản phẩm
Kiểm tra quang học tự động 2D hai đường
Mẫu mã K2005DT
Khả năng kiểm tra Các mục kiểm tra Thân linh kiện CHIP, mối hàn linh kiện CHIP, ký tự, mối hàn DIP
Linh kiện nhỏ nhất CHIP:01005 Bước hàn:0.3mm
Phương pháp phát hiện Gỡ lỗi tham số thuật toán, Học máy
Hệ thống quang học Máy ảnh Máy ảnh công nghiệp màu tốc độ cao 5MP
Ống kính Telecentric 0.345X/0.22X/0.17X
Độ phân giải 10um/15um/20um
Trường nhìn 24x20mm/36x30mm/48x40mm
Tốc độ phát hiện 3FOV/s
Đặc tính cơ học Độ dày PCB 0.3~10mm(Độ cong ≤5mm)
Chiều cao linh kiện Phần trên 30mm, phần dưới 84mm(chiều cao đặc biệt có thể tùy chỉnh)
Thiết bị truyền động Động cơ servo + Vít me bi + Ray dẫn hướng tuyến tính
Tốc độ di chuyển Tối đa 600mm/s
Độ chính xác định vị ≤8um(sau khi hiệu chuẩn)
Ray dẫn hướng PCB Chiều cao ray dẫn hướng PCB: 900+20mm(từ mặt đất đến bề mặt ray dẫn hướng PCB)
Kích thước PCB tối đa: 600mmxR300mm (ray kép, PCB kép) 600mmxR580mm (ray đơn, PCB đơn)
Khoảng cách tối thiểu giữa các PCB: ≤90mm
Thông số Phương pháp sấy AC220V/50Hz/2000W
Màn hình phát hiện R1000mmxD1380mmxC1600mm(không có chân 100±20mm)
Độ chính xác 1100KG
Độ chính xác đo lại ≥0.5MPa
Kích thước Vòng Wafer Nhiệt độ: 5~40°C, độ ẩm tương đối 25%~80%(không có sương giá)
Số lượng wafer được xử lý đồng thời Giao diện SMEMA tiêu chuẩn





Tính năng sản phẩm - Hệ thống Thị giác

Máy thử nghiệm AOI kiểm tra quang học tự động đã sử dụng cho phát hiện CHIP DIP K2005DT

Máy thử nghiệm AOI kiểm tra quang học tự động đã sử dụng cho phát hiện CHIP DIP K2005DT



Khả năng kiểm tra sản phẩm (Hai đường Online)



1. Sai vị trí 2. Thiếu linh kiện 3. Đảo cực 4. Không ngấu 5. Lỗ hàn 6. Lệch hàng 7. Hàn kém 8. Cong chân linh kiện

9. Thiếu mối hàn 10. Ngắn mạch 11. Lệch tâm 12. Thiếu linh kiện DIP 13. Chân DIP không duỗi ra......



Máy thử nghiệm AOI kiểm tra quang học tự động đã sử dụng cho phát hiện CHIP DIP K2005DT

   Sai vị trí         Thiếu linh kiện                Đảo cực                Không ngấu                              Cong chân linh kiện



Máy thử nghiệm AOI kiểm tra quang học tự động đã sử dụng cho phát hiện CHIP DIP K2005DT

Máy thử nghiệm AOI kiểm tra quang học tự động đã sử dụng cho phát hiện CHIP DIP K2005DT





Phát hiện thẳng hàng linh kiện (một đường ray online/1.2m một đường ray online)

1. Tính toán góc xoay của linh kiện

2. Tính toán phạm vi giữa độ lệch tối đa và tối thiểu của linh kiện

3. Khoảng cách giữa các linh kiện

4. Khoảng cách giữa linh kiện và điểm tham chiếu hoặc đường thẳng



Máy thử nghiệm AOI kiểm tra quang học tự động đã sử dụng cho phát hiện CHIP DIP K2005DT

Phát hiện thẳng hàng (thẳng hàng, khoảng cách tuyệt đối, phạm vi thẳng hàng, khoảng cách vuông góc)





Chức năng kết nối dữ liệu MES và hệ thống SPC mạnh mẽ

1. Thống kê thời gian thực của 10 linh kiện báo động hàng đầu

2. Cho phép đặt số lượng báo động để tự động dừng thiết bị thượng nguồn.

3. Xuất hình ảnh toàn bộ bo mạch của mỗi PCB theo thời gian thực để truy xuất nguồn gốc sau này

4. Giao diện MES do công ty tự phát triển hỗ trợ các định dạng tiêu chuẩn và tùy chỉnh.

Máy thử nghiệm AOI kiểm tra quang học tự động đã sử dụng cho phát hiện CHIP DIP K2005DT



Chế độ tiết kiệm nhân lực

Thông qua truyền dữ liệu và các phương pháp khác, một người có thể xem dữ liệu báo động AOI của nhiều dây chuyền, từ đó thực hiện chế độ tiết kiệm nhân lực.

Máy thử nghiệm AOI kiểm tra quang học tự động đã sử dụng cho phát hiện CHIP DIP K2005DT
