Chi tiết sản phẩm
Nguồn gốc: Dongguan
Hàng hiệu: MENTO
Chứng nhận: FCC.ROHS,CCC
Số mô hình: K2012DT
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 3
chi tiết đóng gói: 1200mm*1500mm*1800mm
Thời gian giao hàng: 20 ngày làm việc
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 10 cái + 20 ngày làm việc
Loại sản phẩm: |
Thiết bị kiểm tra quang học tự động |
Phương pháp kiểm tra: |
Tự động |
Nghị quyết: |
10μm |
Phân loại khiếm khuyết: |
Tự động phân loại và sắp xếp |
Sử dụng: |
Máy AOI,Hệ Thống AOI |
Máy ảnh: |
5MP; 5MP; color màu sắc |
Máy ảnh: |
Chín triệu pixel |
Tên phần: |
Máy SMT AOI |
Gói: |
Vỏ gỗ |
Điều kiện: |
Mới, Mới/đã qua sử dụng |
Sở hữu: |
lớn |
Kiểm soát chiều rộng đường sắt: |
Thủ công/Tự động |
chức năng: |
Sử dụng công nghiệp (SMT) |
Sức mạnh: |
điện tử |
kích thước máy: |
W1080 X D1390 X H1840(mm) |
Tốc độ kiểm tra: |
Lên đến 80cm2/giây |
Loại sản phẩm: |
Thiết bị kiểm tra quang học tự động |
Phương pháp kiểm tra: |
Tự động |
Nghị quyết: |
10μm |
Phân loại khiếm khuyết: |
Tự động phân loại và sắp xếp |
Sử dụng: |
Máy AOI,Hệ Thống AOI |
Máy ảnh: |
5MP; 5MP; color màu sắc |
Máy ảnh: |
Chín triệu pixel |
Tên phần: |
Máy SMT AOI |
Gói: |
Vỏ gỗ |
Điều kiện: |
Mới, Mới/đã qua sử dụng |
Sở hữu: |
lớn |
Kiểm soát chiều rộng đường sắt: |
Thủ công/Tự động |
chức năng: |
Sử dụng công nghiệp (SMT) |
Sức mạnh: |
điện tử |
kích thước máy: |
W1080 X D1390 X H1840(mm) |
Tốc độ kiểm tra: |
Lên đến 80cm2/giây |

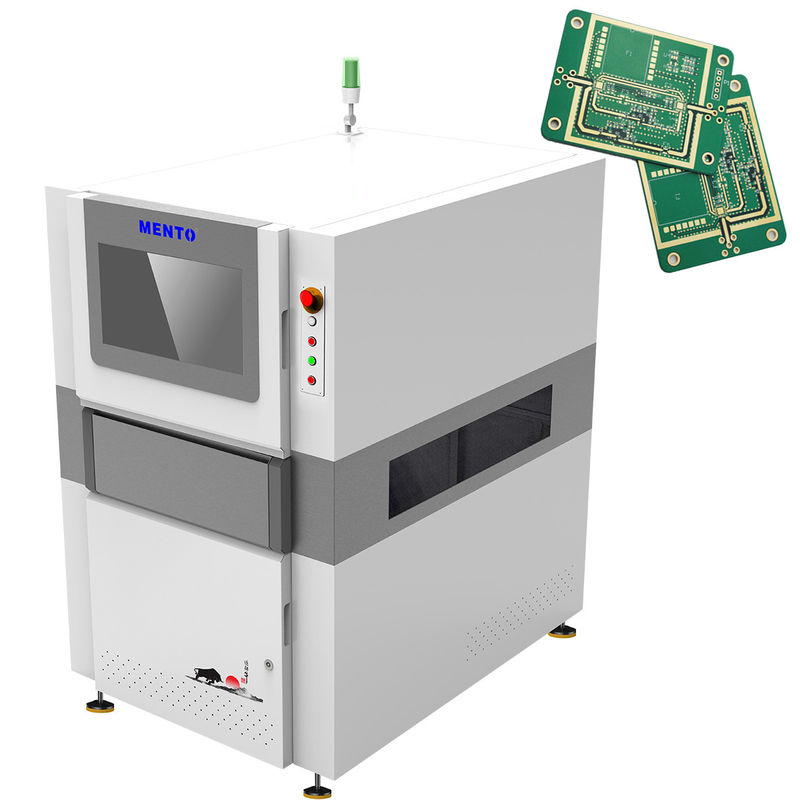

K20 series 2D Automated Optical InspectionTrong đường dây hai đường
| Kiểm tra quang học tự động 2D trực tuyến hai đường | ||
| Mô hình | K2012DT | |
| Kiểm tra khả năng | Các vật liệu thử nghiệm | Cơ thể thành phần CHIP, khớp hàn CHIP, ký tự, khớp hàn DIP |
| Thành phần tối thiểu | CHIP: 01005 Pitch:0.3mm | |
| Phương pháp phát hiện | Algoritm Parameter Debugging, Học máy | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu tốc độ cao 12MP |
| Kính viễn vọng | 0.36X/0.23X | |
| Nghị quyết | 10um/15um | |
| FOV | 40x30mm /60x45mm | |
| Tốc độ phát hiện | 3FOV/s | |
| Hệ thống phần mềm | Hệ điều hành | Windows10 |
| Tính chất cơ học | Độ dày PCB | 0.3~10mm ((Warp≤5mm) |
| Chiều cao của thành phần | 30mm trên, 84mm dưới ((độ cao đặc biệt có thể được tùy chỉnh) | |
| Thiết bị lái xe | Servomotor+Ball Screw+Linear Guideway | |
| Tốc độ di chuyển | Max.600mm/s | |
| Độ chính xác vị trí | ≤8um ((sau khi hiệu chuẩn) | |
| Hướng dẫn vận chuyển PCB | Độ cao vận chuyển đường ray PCB:900+20mm ((từ mặt đất đến bề mặt vận chuyển đường ray PCB) | |
|
Kích thước tối đa PCB: 600mmxW300mm (hai đường ray, hai PCB) 600mmxW580mm (một đường ray, một PCB) |
||
| Khoảng cách tối thiểu giữa các PCB:≤90mm | ||
| Các thông số | Phương pháp làm cứng | AC220V/50Hz/2000W |
| Màn hình phát hiện | W1000mmxD1380mmxH1600mm ((không có chân 100±20mm) | |
| Độ chính xác | 1100kg | |
| Độ chính xác đo lại | ≥ 0,5MPa | |
| Kích thước vòng wafer | Nhiệt độ: 5 ~ 40 ° C, độ ẩm tương đối 25% ~ 80% ((không sương giá) | |
| Số lượng wafer được xử lý đồng thời | Giao diện SMEMA tiêu chuẩn | |
Phần mềm xử lý hình ảnh sở hữu trí tuệ độc lập. Quét tuyến tính có nhịp ngắn nhất và tốc độ nhanh nhất.
Các nguồn ánh sáng đa góc làm nổi bật các khớp hàn, màn hình lụa và các tính năng khác. Máy điều khiển dòng điện liên tục đảm bảo sự nhất quán độ sáng của nguồn ánh sáng.
Máy ảnh màu công nghiệp tiêu chuẩn 5MP phơi sáng toàn cầu, và camera 12MP tùy chọn, v.v.
Ống kính telecentric đường kính lớn, biến dạng thấp, không bị nghiêng mắt, độ sâu trường ảnh lớn để chứa các thành phần có chiều cao khác nhau.
Khả năng thử nghiệm sản phẩm ((Online Dual Track)
1.Sự sai vị trí 2. thiếu thành phần 3. đảo ngược cực độ 4. Không ướt 5. lỗ hàn 6. bất thường đường thẳng 7. hàn kém 8.
9. Không đủ hàn 10. mạch ngắn 11. Offset 12. DIP thành phần thiếu 13.
Chức năng kết nối dữ liệu MES và hệ thống SPC mạnh mẽ
1. Thống kê thời gian thực về 10 thành phần báo động hàng đầu
2. Cho phép thiết lập một số báo động để tự động dừng các thiết bị phía trên.
3. Xuất khẩu toàn bộ hình ảnh bảng của mỗi PCB trong thời gian thực để theo dõi sau đó
4. Giao diện MES được phát triển trong nước hỗ trợ các định dạng tiêu chuẩn và tùy chỉnh.
Chế độ tiết kiệm lao động
Thông qua truyền dữ liệu và các phương pháp khác, một người có thể xem dữ liệu báo động AOI của nhiều đường dây, do đó nhận ra chế độ cứu người.
