Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Product Details
Nguồn gốc: đông quan trung quốc
Hàng hiệu: Mento
Chứng nhận: ISO9001/ISO14001
Số mô hình: k3205
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1
Giá bán: Negotiable
chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: Trực tuyến
Khả năng cung cấp: 1000/tháng
Sở hữu: |
lớn |
Kiểm tra kích thước Pcb: |
50mm X 50mm - 510mm X 460mm |
Bảo hành: |
Ba tháng |
Mô tả máy: |
Kiểm tra dán hàn 3D |
Tốc độ: |
0,23 giây/FOV |
điều chỉnh độ rộng: |
Thủ công |
Độ dày: |
0,5mm-6mm |
phần tối thiểu: |
50*50mm |
Sở hữu: |
lớn |
Kiểm tra kích thước Pcb: |
50mm X 50mm - 510mm X 460mm |
Bảo hành: |
Ba tháng |
Mô tả máy: |
Kiểm tra dán hàn 3D |
Tốc độ: |
0,23 giây/FOV |
điều chỉnh độ rộng: |
Thủ công |
Độ dày: |
0,5mm-6mm |
phần tối thiểu: |
50*50mm |

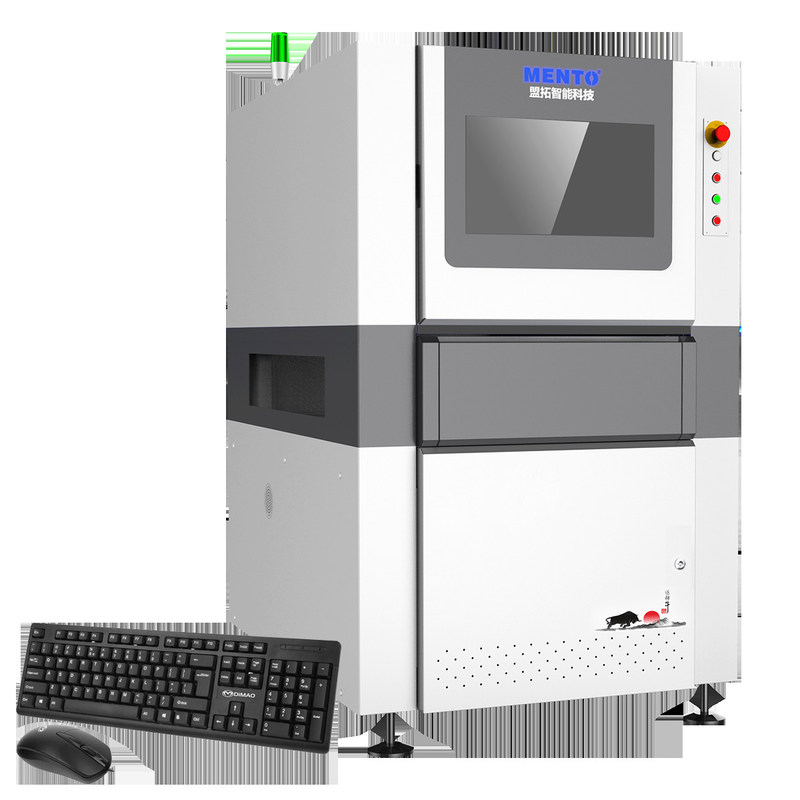

Máy SMT AOI được thiết kế cho tốc độ và độ chính xác, với tốc độ chuyển động 800mm / giây và tốc độ 0,23sec / FOV.Điều này có nghĩa là nó có thể nhanh chóng quét các khu vực lớn của PCB và xác định bất kỳ vấn đề trong vài giâyTốc độ và độ chính xác này làm cho nó trở thành một công cụ thiết yếu cho bất kỳ nhà sản xuất điện tử nào muốn cải thiện hiệu quả sản xuất và giảm chi phí.
Máy SMT AOI có khả năng kiểm tra PCB có kích thước khác nhau, từ 50mm X 50mm đến 510mm X 460mm. Nó cũng có thể xử lý PCB với độ dày từ 0,5mm đến 5mm.Sự linh hoạt này làm cho nó trở thành một công cụ đa năng cho các nhà sản xuất điện tử của mọi kích thước và khả năng sản xuất.
Khi nói đến giá máy aoi, Máy SMT AOI cung cấp giá trị tuyệt vời cho phạm vi tính năng và khả năng của nó.Nó là một lựa chọn giá cả phải chăng cho các nhà sản xuất điện tử vừa và nhỏ muốn cải thiện hiệu quả sản xuất của họ mà không phá vỡ ngân hàngNgoài ra, việc tiết kiệm chi phí lâu dài do hiệu quả được cải thiện và giảm các khiếm khuyết làm cho nó trở thành một khoản đầu tư hợp lý trong thời gian dài.
Tóm lại, máy SMT AOI là một công cụ mạnh mẽ và hiệu quả để kiểm tra PCB trong ngành công nghiệp sản xuất điện tử.và khả năng xử lý các kích thước và độ dày PCB khác nhau, nó là một bổ sung linh hoạt và có giá trị cho bất kỳ dây chuyền sản xuất nào.Giá máy Aoi giá cả phải chăng của nó làm cho nó trở thành một lựa chọn dễ tiếp cận cho các nhà sản xuất điện tử vừa và nhỏ tìm cách cải thiện hiệu quả sản xuất và giảm chi phí.
| Mô hình thiết bị | K3205 | |
| Khả năng phát hiện | Các mục phát hiện | Chất in bị thiếu, quá nhiều hàn, hàn không đủ, hàn cầu, hàn đệm, hình dạng bất thường, offset |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu 5MP tốc độ cao |
| Nguồn ánh sáng | Nguồn ánh sáng DLP kép (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Hiệu suất phát hiện | Độ chính xác chiều cao (module hiệu chuẩn) | 1μm (sử dụng khối hiệu chuẩn) |
| Khả năng lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 500μm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha và hệ thống ánh sáng cấu trúc 3D hai chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Tốc độ di chuyển | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1350xD1000xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Định dạng đầu vào được hỗ trợ bởi phần mềm | Hỗ trợ định dạng Gerber (274X), ODB++ | |
| Các công cụ quản lý thống kê |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Báo cáo hàng ngày/tuần/tháng, thời gian thực SPC& Multiple Display |
|
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 °C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
| Tên phần: | Máy SMT AOI |
| Mô tả máy: | Kiểm tra mốt hàn 3D |
| Điều chỉnh chiều rộng: | Hướng dẫn |
| Tốc độ di chuyển: | 800mm/s |
| Đặc điểm: | 6Máy ảnh màu tốc độ cao 5 Mpix |
| Bảo hành: | Ba tháng |
| Bộ phận: | 50*50 mm |
| Độ dày: | 0.5mm-6mm |
| Điều kiện: | Được sử dụng, mới |
| Kích thước PCB kiểm tra: | 50mm X 50mm - 510mm X 460mm |
Máy SMT AOI là một máy kiểm tra quang học tự động sử dụng công nghệ học máy tiên tiến để kiểm tra bảng mạch in (PCB).đảm bảo rằng PCB không có lỗi có thể ảnh hưởng đến chức năng của chúng.
Máy smt phù hợp với nhiều dịp và kịch bản khác nhau, chẳng hạn như:
Máy SMT AOI có tính năng điều chỉnh chiều rộng bằng tay cho phép nó kiểm tra PCB với độ dày từ 0,5mm đến 5mm. Nó có tốc độ 0,23sec / FOV,làm cho nó một máy nhanh chóng và hiệu quả cho kiểm tra PCBMáy có một camera màu 12MP chụp hình chất lượng cao của PCB, sau đó được phân tích bằng cách sử dụng thuật toán học máy để phát hiện các khiếm khuyết.
Máy SMT AOI có số lượng đặt hàng tối thiểu là 1 và giá có thể đàm phán. Nó có thời gian giao hàng là 1 tuần, và thanh toán có thể được thực hiện trực tuyến. Mento có khả năng cung cấp 1000 máy mỗi tháng,đảm bảo rằng khách hàng có thể nhận được sản phẩm họ cần khi họ cần.
Kết luận, Máy AOI Mento SMT là một máy kiểm tra quang học tự động đáng tin cậy và hiệu quả rất cần thiết trong quy trình SMT.Công nghệ học máy tiên tiến của nó đảm bảo rằng PCB không bị lỗi, làm cho nó trở thành một công cụ tuyệt vời cho kiểm soát chất lượng và kiểm tra.
Sản phẩm máy AOI SMT của chúng tôi đi kèm với hỗ trợ kỹ thuật và dịch vụ toàn diện để đảm bảo rằng khách hàng của chúng tôi có thể tối đa hóa lợi ích của đầu tư của họ.Một số hỗ trợ kỹ thuật và dịch vụ chúng tôi cung cấp bao gồm:
Chúng tôi cũng cung cấp hỗ trợ kỹ thuật tùy chỉnh và các gói dịch vụ để đáp ứng nhu cầu cụ thể của khách hàng.Đội ngũ kỹ thuật viên và kỹ sư có kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ khách hàng của chúng tôi và đảm bảo rằng máy SMT AOI của họ đang chạy ở hiệu suất cao nhất.
Bao bì sản phẩm
Vận chuyển:
Q: Tên thương hiệu của máy SMT AOI là gì?
A: Tên thương hiệu của máy AOI SMT là Mento.
Q: Máy AOI SMT được sản xuất ở đâu?
A: Máy SMT AOI được sản xuất tại Dongguan, Trung Quốc.
Q: Máy SMT AOI có chứng nhận nào không?
A: Có, Máy AOI SMT có chứng chỉ ISO9001/ISO14001.
Q: Số lượng đặt hàng tối thiểu cho máy SMT AOI là bao nhiêu?
A: Số lượng đặt hàng tối thiểu cho Máy AOI SMT là 1.
Q: Thời gian giao hàng cho máy SMT AOI là bao lâu?
A: Thời gian giao hàng cho Máy AOI SMT là 3 tuần.
Hỏi: Các điều khoản thanh toán cho máy SMT AOI là gì?
A: Các điều khoản thanh toán cho Máy AOI SMT là trực tuyến.
Q: Khả năng cung cấp của Máy SMT AOI là bao nhiêu?
A: Khả năng cung cấp của Máy AOI SMT là 1000/tháng.
Hỏi: Giá máy SMT AOI có thể đàm phán không?
A: Vâng, giá cho máy SMT AOI có thể đàm phán.
