Product Details
Nguồn gốc: Dongguan
Hàng hiệu: MENTO
Chứng nhận: FCC.ROHS,CCC
Số mô hình: M1020EL
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 3
chi tiết đóng gói: W1140mmxD1400mmxH1600mm
Thời gian giao hàng: 20 ngày làm việc
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 10 cái + 20 ngày làm việc
Hệ điều hành: |
các cửa sổ |
Môi trường: |
10-40℃ |
nguồn không khí: |
0,4-0,6MPa |
Độ dày PCB: |
0.5-6mm |
Nguồn quang học: |
RGB + W bốn màu tích lũy |
Vận chuyển: |
giao hàng đúng hẹn |
Ứng dụng: |
Thiết bị kiểm tra quang học đệm hàn |
Độ chính xác: |
Độ chính xác cao |
Phần mềm: |
Giao diện người dùng trực quan |
Nghị quyết: |
10 mm |
Loại máy ảnh: |
CCD độ phân giải cao |
Chế độ kiểm tra: |
2D và 3D |
Hệ thống chiếu sáng: |
Đèn LED |
Tốc độ kiểm tra: |
Lên tới 1000 mm/giây |
Nguồn cung cấp điện: |
Điện áp xoay chiều 100-240V, 50/60Hz |
khu vực kiểm tra: |
Lên tới 500 x 500 mm |
Khám phá lỗi: |
Mối hàn, linh kiện, cực, v.v. |
Kiểm tra độ chính xác: |
± 5 mm |
Phương thức giao tiếp: |
Ethernet |
Hệ điều hành: |
các cửa sổ |
Môi trường: |
10-40℃ |
nguồn không khí: |
0,4-0,6MPa |
Độ dày PCB: |
0.5-6mm |
Nguồn quang học: |
RGB + W bốn màu tích lũy |
Vận chuyển: |
giao hàng đúng hẹn |
Ứng dụng: |
Thiết bị kiểm tra quang học đệm hàn |
Độ chính xác: |
Độ chính xác cao |
Phần mềm: |
Giao diện người dùng trực quan |
Nghị quyết: |
10 mm |
Loại máy ảnh: |
CCD độ phân giải cao |
Chế độ kiểm tra: |
2D và 3D |
Hệ thống chiếu sáng: |
Đèn LED |
Tốc độ kiểm tra: |
Lên tới 1000 mm/giây |
Nguồn cung cấp điện: |
Điện áp xoay chiều 100-240V, 50/60Hz |
khu vực kiểm tra: |
Lên tới 500 x 500 mm |
Khám phá lỗi: |
Mối hàn, linh kiện, cực, v.v. |
Kiểm tra độ chính xác: |
± 5 mm |
Phương thức giao tiếp: |
Ethernet |

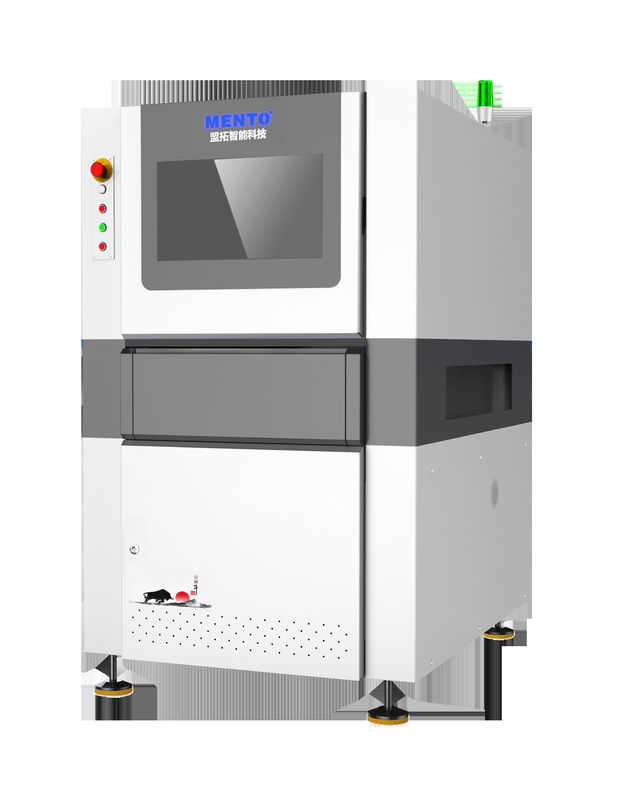

Kiểm tra ánh sáng LED Mini dòng M20EL
| Mô hình | M1020EL | ||
| Kiểm tra | Các mục kiểm tra | Thiết bị chết xấu, quá sáng, dưới sáng, biến dạng màu sắc | |
| Phương pháp kiểm tra | Xử lý hình ảnh, máy học | ||
| Hình ảnh | Máy ảnh | 20MP | |
| Kính kính | FA | ||
| Nghị quyết | 18μm | 75μm | |
| Nguồn ánh sáng | RGB | ||
| Cấu hình máy tính | PC | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6G SSD:250G, HDD:2T | |
| Màn hình | 22 "LED | ||
| Hệ điều hành | Windows 10 Professional 64-bit/Ubuntu | ||
| Hiệu suất | Chiều cao tối đa cho phép của thành phần | 20mm trên, 30mm dưới (có thể tùy chỉnh) | |
| Độ dày PCB | 1~5mm | ||
| Tài xế | Chắc chắn | ||
| Tốc độ di chuyển | Chắc chắn | ||
| Độ cao của thiết bị kết nối PCB | 900+20mm (từ sàn nhà đến bề mặt thiết bị) | ||
| Thông số kỹ thuật | Kích thước PCB | 380mmx280mm | |
| Sức mạnh | AC220V/50Hz/2000W | ||
| Kích thước | W860xD870xH1650mm | ||
| Trọng lượng | ≈300kg | ||
| Yêu cầu áp suất không khí | ≥ 0,5Mpa | ||
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 ° C, độ ẩm tương đối: 25% ~ 80% ((không sương giá) | ||
| Truyền thông phía trên và phía sau | Giao diện SMEMA tiêu chuẩn / liên lạc với thiết bị tái chế | ||
Thiết kế nền tảng khoa học
Các đầu dò thử nghiệm chính xác cao
1. Bảo đảm tính nhất quán của hàng ngàn đầu dò tiếp xúc
2. Đảm bảo độ sáng Mini LED nhất quán
3Thời gian hoạt động 100.000 chu kỳ.
4. Khả năng giải pháp thành phần cực kỳ nhỏ và rất dày đặc
Nền tảng đúc tổng thể
Đảm bảo hiệu quả sự ổn định của hoạt động liên tục
Đo Pad/Kiểm tra Pad/Inchpress paste solder/SPI/Die bonder/Pre-reflow AOI/
Cốc bốc lại/AOI sau bốc lại/Kiểm tra phát sáng/Kiểm tra kết hợp/Đánh dấu bằng laser/Làm lại
