Product Details
Nguồn gốc: đông quan trung quốc
Hàng hiệu: Mento
Chứng nhận: ISO9001/ISO14001
Số mô hình: K3412
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1
Giá bán: Negotiable
chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: trực tuyến, L/C, T/T
Khả năng cung cấp: 1000/tháng
các loại kiểm tra: |
Mối hàn, linh kiện, khuyết tật |
Phương pháp kiểm tra: |
Kiểm tra 3D |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Trọng lượng: |
1100 kg |
phương pháp căn chỉnh: |
căn chỉnh tự động |
Hệ điều hành: |
cửa sổ 10 |
Thắp sáng: |
LED RGB |
khu vực kiểm tra: |
Lên tới 510 X 510 mm |
các loại kiểm tra: |
Mối hàn, linh kiện, khuyết tật |
Phương pháp kiểm tra: |
Kiểm tra 3D |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Trọng lượng: |
1100 kg |
phương pháp căn chỉnh: |
căn chỉnh tự động |
Hệ điều hành: |
cửa sổ 10 |
Thắp sáng: |
LED RGB |
khu vực kiểm tra: |
Lên tới 510 X 510 mm |
Phương pháp kiểm tra 3D của chúng tôi cho phép kiểm tra chính xác hơn các bảng so với các phương pháp kiểm tra 2D truyền thống.và thậm chí các vết nứt vi mô mà sẽ bị bỏ qua bởi một kiểm tra 2D.
Khu vực kiểm tra của máy AOI 3D của chúng tôi lên đến 510 x 510 mm, làm cho nó phù hợp để kiểm tra một loạt các kích thước PCB.Điều này có nghĩa là bạn sẽ không phải lo lắng về đầu tư vào nhiều máy để trang trải tất cả các nhu cầu kiểm tra của bạn.
Ánh sáng LED RGB trên máy của chúng tôi cung cấp ánh sáng sáng và đồng đều cho bảng của bạn, đảm bảo rằng ngay cả các khiếm khuyết nhỏ nhất cũng có thể nhìn thấy được máy ảnh kỹ thuật số 3D của chúng tôi.Loại máy ảnh này cho phép một kiểm tra chính xác và chi tiết hơn của bảng của bạn.
Nhìn chung, máy AOI 3D của chúng tôi là một giải pháp hàng đầu cho nhu cầu kiểm tra PCB của bạn.và đèn LED RGB tiên tiến và máy ảnh kỹ thuật số 3D, bạn có thể tự tin rằng các PCB của bạn sẽ được kiểm tra kỹ lưỡng về bất kỳ khiếm khuyết nào. Tin tưởng vào chuyên môn của chúng tôi với tư cách là nhà sản xuất thiết bị AOI để cung cấp cho bạn công nghệ kiểm tra PCB AOI tốt nhất.

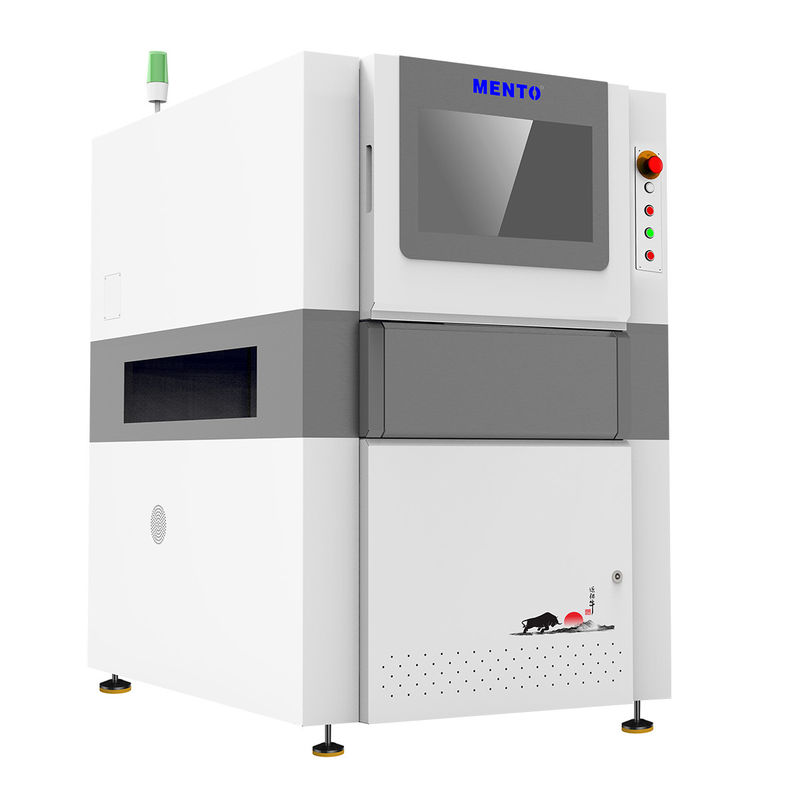

| Mô hình thiết bị | K3412 | |
| Khả năng phát hiện | Các mục phát hiện | |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu tốc độ cao 12MP |
| Nguồn ánh sáng | 4 Nguồn ánh sáng DLP (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Khả năng lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 20mm/40mm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha và hệ thống ánh sáng cấu trúc 3D hai chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Tốc độ di chuyển | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1000xD1380xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 °C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
Máy AOI 3D này là một máy cao tốcThiết bị PCB Aoicó thể kiểm tra lên đến 80 cm2/s. Nó hoạt động trênWindows 10và có trọng lượng 800 Kg. Máy sử dụngĐịnh hướng tự độngđể kiểm tra chính xác các bảng mạch in với độ dày 0,5 - 5 mm.hệ thống kiểm tra PCBsử dụng công nghệ 3D để đảm bảo kết quả kiểm tra chính xác.
| Các thông số kỹ thuật | Giá trị |
|---|---|
| Nghị quyết | 10 μm |
| Tốc độ kiểm tra | Tối đa 80 cm2/s |
| Phương pháp sắp xếp | Phân chỉnh tự động |
| Hệ điều hành | Windows 10 |
| Loại máy ảnh | Máy ảnh kỹ thuật số 3D |
| Phần mềm | Giao diện người dùng trực quan |
| Cung cấp điện | AC 220V, 50/60Hz |
| Ánh sáng | RGB LED |
| Cấu trúc | L 1300 x W 1300 x H 1500 mm |
| Phương pháp kiểm tra | Kiểm tra 3D |
Với khả năng cung cấp 1000 / tháng, Mento-01 là một giải pháp tuyệt vời cho các công ty đòi hỏi tốc độ cao và độ chính xác cao PCB kiểm tra.5 - 5 mm và khu vực kiểm tra tối đa 510 x 510 mmPhương pháp sắp xếp tự động đảm bảo rằng kiểm tra nhanh chóng và chính xác.
Phương pháp kiểm tra 3D được sử dụng bởi Mento-01 cho phép nó phát hiện chính xác các khiếm khuyết mà máy AOI 2D truyền thống có thể bỏ qua.Điều này làm cho nó lý tưởng cho các ngành công nghiệp đòi hỏi kiểm soát chất lượng chính xác cao như hàng không vũ trụ, ô tô, và sản xuất thiết bị y tế.
Phần mềm giao diện người dùng trực quan của Mento-01 giúp cho người vận hành dễ dàng thiết lập và vận hành máy. Nó cung cấp phản hồi thời gian thực và tạo ra các báo cáo kiểm tra toàn diện,làm cho nó dễ dàng để xác định và sửa chữa khiếm khuyết. Máy có thể được sử dụng cho các ứng dụng khác nhau như kiểm tra bột hàn, vị trí thành phần và chất lượng khớp hàn.
Tóm lại, Mento-01 là một máy AOI 3D đáng tin cậy và hiệu quả phù hợp với một loạt các ứng dụng và kịch bản.Khả năng kiểm tra chính xác cao của nó làm cho nó trở thành sự lựa chọn lý tưởng cho các ngành công nghiệp đòi hỏi kiểm soát chất lượng nghiêm ngặt.
Máy 3D AOI (Automated Optical Inspection) là một thiết bị kiểm tra công nghệ cao được sử dụng để sản xuất PCB (Bảng mạch in).Nó được thiết kế để kiểm tra chất lượng và độ chính xác của các thành phần gắn trên bảng PCB.
Hỗ trợ kỹ thuật sản phẩm và dịch vụ cho máy AOI 3D bao gồm:
Our team of experienced technicians and engineers are dedicated to providing top-notch support and services to ensure that your 3D AOI machine operates at peak performance and delivers accurate inspection results.
Bao bì sản phẩm
Máy 3D AOI sẽ được đóng gói an toàn trong một thùng gỗ để đảm bảo vận chuyển an toàn. Máy sẽ được phủ đầy bọt và tất cả các thành phần tinh tế sẽ được bọc trong bao bì bong bóng.Hộp sẽ được niêm phong bằng vít và đánh dấu bằng nhãn dán mong manh để thận trọng hơn.
Vận chuyển:
Máy AOI 3D sẽ được vận chuyển thông qua một dịch vụ vận chuyển đáng tin cậy để đảm bảo giao hàng kịp thời và an toàn. Chi phí vận chuyển sẽ được tính dựa trên điểm đến và trọng lượng của máy,và khách hàng sẽ được thông báo chi tiết vận chuyển và số theo dõi một khi máy được gửi đi.
Q: Số mô hình của Máy AOI 3D là gì?
A: Số mô hình của Máy AOI 3D là Mento-01.
Q: Nơi xuất xứ của Máy AOI 3D là gì?
A: Nơi xuất xứ của Máy AOI 3D là Trung Quốc Dongguan.
Hỏi: Chứng nhận của Máy AOI 3D là gì?
A: Máy AOI 3D được chứng nhận theo ISO9001/ISO14001.
Q: Số lượng đặt hàng tối thiểu cho Máy AOI 3D là bao nhiêu?
A: Số lượng đặt hàng tối thiểu cho Máy AOI 3D là 1.
Q: Giá của Máy AOI 3D là bao nhiêu?
A: Giá của Máy AOI 3D có thể đàm phán.
Q: Thời gian giao hàng cho Máy AOI 3D là bao lâu?
A: Thời gian giao hàng cho Máy AOI 3D là 1 tuần.
Hỏi: Các điều khoản thanh toán cho Máy AOI 3D là gì?
A: Các điều khoản thanh toán cho Máy AOI 3D đã được thực hiện.
Q: Khả năng cung cấp của Máy AOI 3D là bao nhiêu?
A: Khả năng cung cấp của Máy AOI 3D là 1000/tháng.
