Product Details
Nguồn gốc: đông quan trung quốc
Hàng hiệu: Mento
Chứng nhận: ISO9001/ISO14001
Số mô hình: K3212
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1
Giá bán: Negotiable
chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: trực tuyến, L/C, T/T
Khả năng cung cấp: 1000/tháng
Nguồn cung cấp điện: |
Điện xoay chiều 220V, 50HZ |
Nguồn ánh sáng: |
Đèn LED |
Phương pháp kiểm tra: |
Kiểm tra 3D |
giao diện: |
Ethernet |
Tốc độ kiểm tra: |
1000mm/giây |
Loại máy ảnh: |
CCD độ phân giải cao |
Nguồn cung cấp điện: |
Điện xoay chiều 220V, 50HZ |
Nguồn ánh sáng: |
Đèn LED |
Phương pháp kiểm tra: |
Kiểm tra 3D |
giao diện: |
Ethernet |
Tốc độ kiểm tra: |
1000mm/giây |
Loại máy ảnh: |
CCD độ phân giải cao |
Một trong những đặc điểm nổi bật của máy này là máy ảnh CCD có độ phân giải cao, cung cấp chất lượng hình ảnh hàng đầu và đảm bảo rằng ngay cả các chi tiết nhỏ nhất cũng được ghi lại với độ chính xác cao nhất.Điều này cho phép máy PCB AOI phát hiện ngay cả các khiếm khuyết nhỏ nhất trên bề mặt PCB, đảm bảo rằng mỗi bảng mạch đi qua nó là chất lượng cao nhất.
Máy PCB AOI cũng được thiết kế với sự tiện lợi trong tâm trí, với kích thước nhỏ gọn 1000mm X 800mm X 1200mm cho phép nó phù hợp thoải mái trong bất kỳ không gian làm việc nào.Giao diện Ethernet cũng giúp dễ dàng kết nối với các thiết bị và mạng khác, cung cấp tích hợp liền mạch với các hệ thống hiện có của bạn.

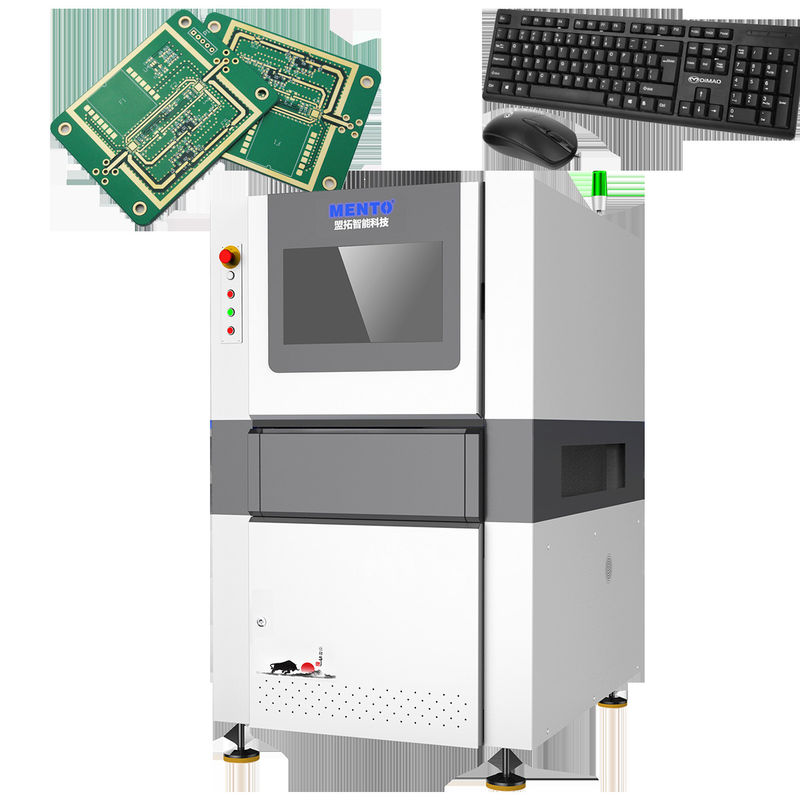

| Kiểm tra mốt hàn 3D | ||
| Mô hình thiết bị | K3212 | |
| Khả năng phát hiện | Các mục phát hiện | Chất in bị thiếu, quá nhiều hàn, hàn không đủ, hàn cầu, hàn đệm, hình dạng bất thường, offset |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu tốc độ cao 12MP |
| Nguồn ánh sáng | Nguồn ánh sáng DLP kép (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Hiệu suất phát hiện | Độ chính xác chiều cao (module hiệu chuẩn) | 1μm (sử dụng khối hiệu chuẩn) |
| Khả năng lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 500μm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha và hệ thống ánh sáng cấu trúc 3D hai chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Tốc độ di chuyển | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1350xD1000xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Định dạng đầu vào được hỗ trợ bởi phần mềm | Hỗ trợ định dạng Gerber (274X), ODB++ | |
| Các công cụ quản lý thống kê |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Báo cáo hàng ngày/tuần/tháng, thời gian thực SPC& Multiple Display |
|
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 °C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
| Các thông số kỹ thuật | Giá trị |
|---|---|
| Tên sản phẩm | Máy PCB AOI |
| Độ dày PCB | 0.2mm - 6mm |
| Kích thước PCB | Tối đa 500mm X 500mm |
| Giao diện | Ethernet |
| Nghị quyết | 10μm |
| Mô hình | XYZ-1000 |
| Cung cấp điện | AC 220V, 50Hz |
| Hệ điều hành | Windows 10 |
| Loại máy ảnh | CCD độ phân giải cao |
| Phương pháp kiểm tra | Kiểm tra 3D |
| Nguồn ánh sáng | Đèn LED |
Sản phẩm này được thiết kế để cung cấp kết quả kiểm tra chính xác và đáng tin cậy cho các bảng mạch in sử dụng công nghệ quang học tiên tiến.Máy AOI có thể phát hiện một loạt các khiếm khuyết như các thành phần bị thiếuVới loại camera CCD độ phân giải cao và độ chính xác kiểm tra ± 5μm, Máy PCB AOI có thể đảm bảo hiệu quả chất lượng sản phẩm của bạn.
Máy PCB AOI phù hợp với các trường hợp và kịch bản ứng dụng sản phẩm khác nhau. Nó có thể được sử dụng trong dây chuyền sản xuất sản phẩm điện tử, sản xuất PCB và lắp ráp SMT.Sản phẩm này có thể được sử dụng để kiểm tra các PCB khác nhau như hai mặtGiao diện của máy là Ethernet, cho phép kết nối dễ dàng với các thiết bị và hệ thống khác.
Máy PCB AOI có tên mô hình XYZ-1000 và kích thước 1000mm X 800mm X 1200mm, làm cho nó nhỏ gọn và dễ cài đặt trong bất kỳ không gian làm việc nào.sản phẩm này có thể đáp ứng nhu cầu của các ngành công nghiệp khác nhau.
Kết luận, Máy PCB AOI là một hệ thống kiểm tra PCB đáng tin cậy và hiệu quả có thể cung cấp kết quả kiểm tra chính xác và đáng tin cậy.Nó phù hợp với các trường hợp và kịch bản ứng dụng sản phẩm khác nhauNếu bạn đang tìm kiếm một giải pháp đáng tin cậy và hiệu quả cho các phương pháp thử nghiệm PCB của bạn,máy AOI PCB từ Mento là sản phẩm hoàn hảo cho bạn.
Sản phẩm máy PCB của AOI được trang bị hỗ trợ kỹ thuật và dịch vụ để đảm bảo hiệu suất tối ưu và giảm thiểu thời gian ngừng hoạt động.Nhóm chuyên gia của chúng tôi sẵn sàng hỗ trợ và hướng dẫn trong các lĩnh vực sau::
Chúng tôi cam kết cung cấp dịch vụ khách hàng đặc biệt và đảm bảo rằng khách hàng của chúng tôi nhận được nhiều nhất từ đầu tư của họ.
Máy PCB AOI được đóng gói an toàn trong một hộp bìa với lớp phủ bọt để ngăn ngừa bất kỳ thiệt hại nào trong quá trình vận chuyển.
Vận chuyển:
Chúng tôi cung cấp vận chuyển miễn phí cho máy PCB AOI đến tất cả các địa điểm trong Hoa Kỳ. Đối với đơn đặt hàng quốc tế, chi phí vận chuyển sẽ được tính tại quầy thanh toán.Thời gian vận chuyển có thể thay đổi tùy thuộc vào điểm đến, nhưng thường mất 3-5 ngày làm việc trong Hoa Kỳ và 7-14 ngày làm việc cho các đơn đặt hàng quốc tế.
Q: Tên thương hiệu của máy PCB AOI này là gì?
A: Tên thương hiệu của máy PCB AOI này là Mento.
Q: Máy PCB AOI này được sản xuất ở đâu?
A: Máy PCB AOI này được sản xuất tại Trung Quốc Dongguan.
Hỏi: Máy PCB AOI này có được chứng nhận không?
A: Có, máy PCB AOI này được chứng nhận theo ISO9001/ISO14001.
Q: Số lượng đặt hàng tối thiểu cho máy PCB AOI này là bao nhiêu?
A: Số lượng đặt hàng tối thiểu cho máy PCB AOI này là 1.
Hỏi: Phạm vi giá của máy PCB AOI này là bao nhiêu?
A: Giá cho máy PCB AOI này có thể đàm phán.
Q: Thời gian giao hàng cho máy PCB AOI này là bao lâu?
A: Thời gian giao hàng cho máy PCB AOI này là 1 tuần.
Q: Điều khoản thanh toán cho máy PCB AOI này là gì?
A: Các điều khoản thanh toán cho Máy PCB AOI này đang trực tuyến.
Q: Khả năng cung cấp cho máy PCB AOI này là bao nhiêu?
A: Khả năng cung cấp cho máy PCB AOI này là 1000/tháng.
