Chi tiết sản phẩm
Nguồn gốc: đông quan trung quốc
Hàng hiệu: Mento
Chứng nhận: ISO9001/ISO14001
Số mô hình: K3212
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: Có thể đàm phán
chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: trực tuyến, L/C, T/T
Khả năng cung cấp: 1000/tháng
Chế độ kiểm tra: |
2D và 3D |
Hệ điều hành: |
các cửa sổ |
Hệ thống chiếu sáng: |
Đèn LED |
Loại máy ảnh: |
CCD độ phân giải cao |
Nguồn cung cấp điện: |
Điện áp xoay chiều 100-240V, 50/60Hz |
Loại sản phẩm: |
Hệ thống kiểm tra quang học tự động |
khu vực kiểm tra: |
Tối đa 610mm x 460mm |
Phần mềm: |
Giao diện người dùng trực quan |
Chế độ kiểm tra: |
2D và 3D |
Hệ điều hành: |
các cửa sổ |
Hệ thống chiếu sáng: |
Đèn LED |
Loại máy ảnh: |
CCD độ phân giải cao |
Nguồn cung cấp điện: |
Điện áp xoay chiều 100-240V, 50/60Hz |
Loại sản phẩm: |
Hệ thống kiểm tra quang học tự động |
khu vực kiểm tra: |
Tối đa 610mm x 460mm |
Phần mềm: |
Giao diện người dùng trực quan |

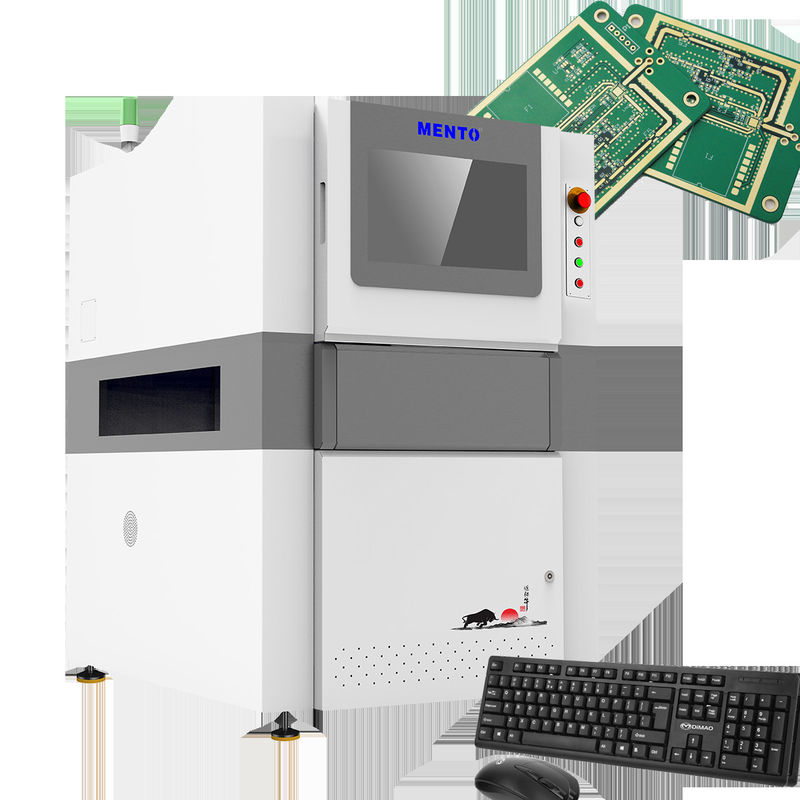

Máy kiểm tra AOI của chúng tôi tự hào có một hệ thống chiếu sáng mạnh mẽ sử dụng công nghệ LED để cung cấp ánh sáng sáng và phù hợp để kiểm tra chính xác.Hệ thống chiếu sáng này đảm bảo rằng ngay cả những khiếm khuyết nhỏ nhất cũng được phát hiện, cung cấp kết quả chính xác và đáng tin cậy mỗi lần.
AOI Tester của chúng tôi cũng có một giao diện người dùng trực quan mà làm cho nó dễ dàng cho các nhà điều hành để sử dụng.phần mềm của chúng tôi cho phép người dùng nhanh chóng và dễ dàng thiết lập và chạy kiểm tra.
Bộ kiểm tra AOI được trang bị hai chế độ kiểm tra, 2D và 3D, cung cấp một phân tích toàn diện của PCB và các thành phần của chúng.đảm bảo rằng tất cả các khiếm khuyết được phát hiện và giải quyết.
AOI Tester của chúng tôi đi kèm với các tùy chọn kết nối Ethernet và USB, giúp dễ dàng chuyển dữ liệu và kết quả đến các thiết bị khác.Tính năng này cho phép tích hợp liền mạch với các hệ thống khác và tăng hiệu quả tổng thể của quy trình kiểm tra.
Loại máy ảnh CCD độ phân giải cao được sử dụng bởi Trình kiểm tra AOI của chúng tôi cung cấp chất lượng hình ảnh vượt trội và đảm bảo rằng ngay cả các chi tiết nhỏ nhất cũng được chụp và phân tích.Tính năng này cho phép quy trình kiểm tra chính xác và đáng tin cậy hơn, đảm bảo rằng tất cả các khiếm khuyết được phát hiện và giải quyết.
AOI Tester của chúng tôi là giải pháp lý tưởng cho các công ty muốn cải thiện quy trình kiểm tra PCB của họ.và máy ảnh CCD độ phân giải cao, thiết bị của chúng tôi là công cụ hoàn hảo cho bất kỳ công ty nào muốn hợp lý hóa quy trình kiểm tra AOI và đảm bảo chất lượng PCB của họ.
| Mô hình thiết bị | K3212 | |
| Khả năng phát hiện | Các mục phát hiện | Chất in bị thiếu, quá nhiều hàn, hàn không đủ, hàn cầu, hàn đệm, hình dạng bất thường, offset |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu tốc độ cao 12MP |
| Nguồn ánh sáng | Nguồn ánh sáng DLP kép (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Hiệu suất phát hiện | Độ chính xác chiều cao (module hiệu chuẩn) | 1μm (sử dụng khối hiệu chuẩn) |
| Khả năng lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 500μm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha và hệ thống ánh sáng cấu trúc 3D hai chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Tốc độ di chuyển | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1350xD1000xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Định dạng đầu vào được hỗ trợ bởi phần mềm | Hỗ trợ định dạng Gerber (274X), ODB++ | |
| Các công cụ quản lý thống kê |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Báo cáo hàng ngày/tuần/tháng, thời gian thực SPC& Multiple Display |
|
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 °C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
Bộ kiểm tra AOI này là một thiết bị kiểm tra AOI chất lượng cao có thể kiểm tra PCB một cách dễ dàng.bạn có thể chắc chắn về kết quả chính xác và đáng tin cậy mỗi lần.
| Tốc độ kiểm tra: | Tối đa 60cm2/s |
| Loại sản phẩm: | Hệ thống kiểm tra quang học tự động |
| Phần mềm: | Giao diện người dùng trực quan |
| Khám phá lỗi: | Thiết bị hàn, thành phần và PCB bị lỗi |
| Nghị quyết: | 10μm |
| Phương thức kiểm tra: | 2D và 3D |
| Nguồn cung cấp điện: | AC 100-240V, 50/60Hz |
| Loại máy ảnh: | CCD độ phân giải cao |
| Kết nối: | Ethernet, USB |
| Khu vực kiểm tra: | Tối đa 610mm x 460mm |
Máy kiểm tra AOI là một sản phẩm công nghệ cao hỗ trợ kiểm tra PCB. Nó sử dụng hệ thống kiểm tra AOI phát hiện lỗi và lỗi trong bảng mạch in.Máy này cung cấp một cách nhanh chóng và hiệu quả để đảm bảo chất lượng PCB trước khi chúng được phát hành trên thị trườngĐiều này tiết kiệm thời gian và nguồn lực cho nhà sản xuất, và cũng đảm bảo sự hài lòng của khách hàng.
Máy thử AOI có thể được sử dụng trong nhiều kịch bản khác nhau như sản xuất điện tử, viễn thông và ngành công nghiệp ô tô. Nó cũng áp dụng cho sản xuất PCB quy mô nhỏ.Máy thử AOI sử dụng đèn LED, thân thiện với môi trường và tiết kiệm năng lượng. Nó hoạt động bằng hệ điều hành Windows và có thể được kết nối qua Ethernet hoặc USB.
Nhìn chung, Máy kiểm tra AOI từ Mento là một sản phẩm đáng tin cậy và hiệu quả cho PCB kiểm tra AOI.Sản phẩm này là một công cụ thiết yếu cho các nhà sản xuất điện tử muốn đảm bảo chất lượng PCB của họVới các tính năng dễ sử dụng và khả năng công nghệ cao, Máy thử nghiệm AOI là một sản phẩm phải có cho bất kỳ nhà sản xuất nào muốn đứng đầu thị trường.
Hỗ trợ kỹ thuật và dịch vụ sản phẩm của AOI Tester bao gồm:
- Hỗ trợ lắp đặt và thiết lập
- Giải quyết sự cố và giải quyết vấn đề
- Đào tạo và giáo dục sản phẩm
- Dịch vụ sửa chữa và bảo trì
- Cập nhật và nâng cấp phần mềm
- Truy cập vào hướng dẫn sử dụng và tài liệu
