Chi tiết sản phẩm
Nguồn gốc: Dongguan
Hàng hiệu: MENTO
Chứng nhận: FCC.ROHS,CCC
Số mô hình: K2012DT
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 3
chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)
Nghị quyết: |
10 mm |
Nguồn cung cấp điện: |
Điện xoay chiều 110-240V, 50/60Hz |
Hệ điều hành: |
các cửa sổ |
Tốc độ kiểm tra: |
Lên tới 1000 mm2/giây |
Chức năng: |
Phát hiện khuyết tật trên bảng mạch in |
Loại máy ảnh: |
CCD độ phân giải cao |
Ứng dụng: |
Kiểm tra quang học tự động |
Kích thước: |
1200mm X 800mm X 1500mm |
Nghị quyết: |
10 mm |
Nguồn cung cấp điện: |
Điện xoay chiều 110-240V, 50/60Hz |
Hệ điều hành: |
các cửa sổ |
Tốc độ kiểm tra: |
Lên tới 1000 mm2/giây |
Chức năng: |
Phát hiện khuyết tật trên bảng mạch in |
Loại máy ảnh: |
CCD độ phân giải cao |
Ứng dụng: |
Kiểm tra quang học tự động |
Kích thước: |
1200mm X 800mm X 1500mm |

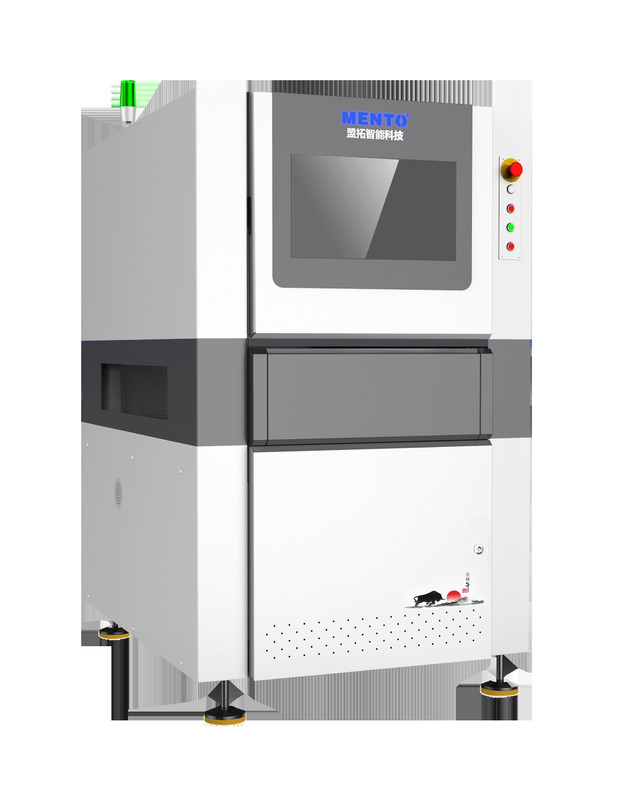

| Kiểm tra quang học tự động 2D hai đường | ||
| Mẫu mã | K2012DT | |
| Khả năng kiểm tra | Các mục kiểm tra | Thân linh kiện CHIP, mối hàn linh kiện CHIP, ký tự, mối hàn DIP |
| Linh kiện nhỏ nhất | CHIP:01005 Pitch:0.3mm | |
| Phương pháp phát hiện | Gỡ lỗi tham số thuật toán, Học máy | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu tốc độ cao 12MP |
| Ống kính viễn tâm | 0.36X/0.23X | |
| Độ phân giải | 10um/15um | |
| Trường nhìn | 40x30mm /60x45mm | |
| Tốc độ phát hiện | 3FOV/s | |
| Đặc tính cơ học | Độ dày PCB | 0.3~10mm(Độ cong ≤5mm) |
| Chiều cao linh kiện | Trên 30mm, dưới 84mm(chiều cao đặc biệt có thể tùy chỉnh) | |
| Thiết bị truyền động | Động cơ servo + Vít me bi + Ray dẫn hướng tuyến tính | |
| Tốc độ di chuyển | Tối đa 600mm/s | |
| Độ chính xác định vị | ≤8um(sau khi hiệu chuẩn) | |
| Ray dẫn hướng PCB | Chiều cao ray dẫn hướng PCB: 900+20mm(từ mặt đất đến bề mặt ray dẫn hướng PCB) | |
|
Kích thước PCB tối đa: 600mmxR300mm (ray kép, PCB kép) 600mmxR580mm (ray đơn, PCB đơn) |
||
| Khoảng cách tối thiểu giữa các PCB: ≤90mm | ||
| Thông số | Phương pháp sấy | AC220V/50Hz/2000W |
| Màn hình phát hiện | R1000mmxD1380mmxC1600mm(không có chân 100±20mm) | |
| Độ chính xác | 1100KG | |
| Độ chính xác đo lại | ≥0.5MPa | |
| Kích thước vòng wafer | Nhiệt độ: 5~40°C, độ ẩm tương đối 25%~80%(không có sương giá) | |
| Số lượng wafer xử lý đồng thời | Giao diện SMEMA tiêu chuẩn | |
Tính năng sản phẩm - Hệ thống thị giác
Khả năng kiểm tra sản phẩm (Hai đường trực tuyến)
1. Sai vị trí 2. Thiếu linh kiện 3. Đảo cực 4. Không ngấu 5. Lỗ hàn 6. Bất thường thẳng hàng 7. Hàn kém 8. Cong chân linh kiện
9. Hàn không đủ 10. Ngắn mạch 11. Lệch 12. Thiếu linh kiện DIP 13. Chân DIP không duỗi ra......
Sai vị trí Thiếu linh kiện Đảo cực Không ngấu Cong chân linh kiện
Phát hiện thẳng hàng linh kiện (đường đơn trực tuyến/Đường đơn trực tuyến 1.2m)
1. Tính toán góc xoay của linh kiện
2. Tính toán phạm vi giữa độ lệch tối đa và tối thiểu của linh kiện
3. Khoảng cách giữa các linh kiện
4. Khoảng cách giữa linh kiện và điểm tham chiếu hoặc đường thẳng
Phát hiện thẳng hàng (thẳng hàng, khoảng cách tuyệt đối, phạm vi thẳng hàng, khoảng cách vuông góc)
Chức năng kết nối dữ liệu MES và hệ thống SPC mạnh mẽ
1. Thống kê thời gian thực của 10 linh kiện báo động hàng đầu
2. Cho phép đặt số lượng báo động để tự động dừng thiết bị thượng nguồn.
3. Xuất hình ảnh toàn bộ bo mạch của mỗi PCB theo thời gian thực để truy xuất nguồn gốc sau này
4. Giao diện MES do nội bộ phát triển hỗ trợ các định dạng tiêu chuẩn và tùy chỉnh.
Chế độ tiết kiệm nhân công
Thông qua truyền dữ liệu và các phương pháp khác, một người có thể xem dữ liệu cảnh báo AOI của nhiều dây chuyền, do đó thực hiện chế độ tiết kiệm nhân công.
