Chi tiết sản phẩm
Nguồn gốc: Dongguan
Hàng hiệu: MENTO
Chứng nhận: FCC.ROHS,CCC
Số mô hình: K2005DT
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 3
chi tiết đóng gói: 1200mm*1500mm*1800mm
Thời gian giao hàng: 20 ngày làm việc
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 10 cái + 20 ngày làm việc
Loại sản phẩm: |
Thiết bị kiểm tra quang học tự động |
Phương pháp kiểm tra: |
Tự động |
Nghị quyết: |
Tối đa 5μm |
Hệ điều hành: |
các cửa sổ |
Phân loại khiếm khuyết: |
Tự động phân loại và sắp xếp |
Hệ thống quang học: |
Máy ảnh độ phân giải cao |
Quản lý dữ liệu: |
Phân tích và lưu trữ dữ liệu thời gian thực |
Phần mềm: |
Phần mềm xử lý hình ảnh tiên tiến |
Góc nhìn: |
Tối đa 300mm x 300mm |
Loại sản phẩm: |
Thiết bị kiểm tra quang học tự động |
Phương pháp kiểm tra: |
Tự động |
Nghị quyết: |
Tối đa 5μm |
Hệ điều hành: |
các cửa sổ |
Phân loại khiếm khuyết: |
Tự động phân loại và sắp xếp |
Hệ thống quang học: |
Máy ảnh độ phân giải cao |
Quản lý dữ liệu: |
Phân tích và lưu trữ dữ liệu thời gian thực |
Phần mềm: |
Phần mềm xử lý hình ảnh tiên tiến |
Góc nhìn: |
Tối đa 300mm x 300mm |

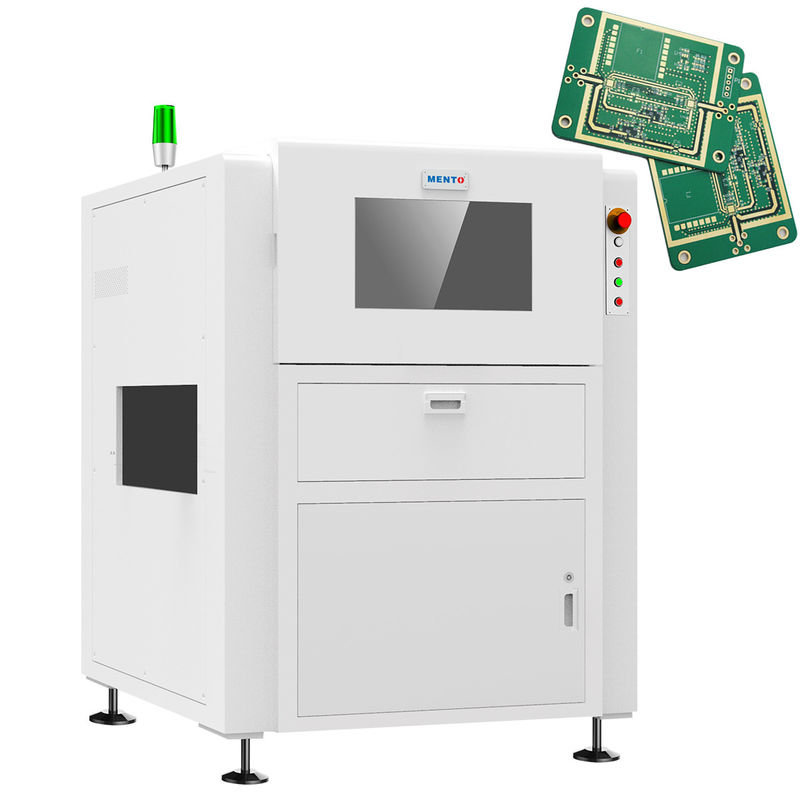

| Kiểm tra quang học tự động 2D hai đường | ||
| Mẫu mã | K2005DT | |
| Khả năng kiểm tra | Các mục kiểm tra | Thân linh kiện CHIP, mối hàn linh kiện CHIP, ký tự, mối hàn DIP |
| Linh kiện nhỏ nhất | CHIP:01005 Pitch:0.3mm | |
| Phương pháp phát hiện | Gỡ lỗi tham số thuật toán, Học máy | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu tốc độ cao 5MP |
| Ống kính Telecentric | 0.345X/0.22X/0.17X | |
| Độ phân giải | 10um/15um/20um | |
| Trường nhìn | 24x20mm/36x30mm/48x40mm | |
| Tốc độ phát hiện | 3FOV/s | |
| Đặc tính cơ học | Độ dày PCB | 0.3~10mm(Độ cong ≤5mm) |
| Chiều cao linh kiện | Phần trên 30mm, phần dưới 84mm (chiều cao đặc biệt có thể tùy chỉnh) | |
| Thiết bị truyền động | Động cơ servo + Vít me bi + Ray dẫn hướng tuyến tính | |
| Tốc độ di chuyển | Tối đa 600mm/s | |
| Độ chính xác định vị | ≤8um (sau khi hiệu chuẩn) | |
| Ray dẫn PCB | Chiều cao ray dẫn PCB: 900+20mm (từ mặt đất đến bề mặt ray dẫn PCB) | |
|
Kích thước PCB tối đa: 600mmxR300mm (ray kép, hai PCB) 600mmxR580mm (ray đơn, một PCB) |
||
| Khoảng cách tối thiểu giữa các PCB: ≤90mm | ||
| Thông số | Phương pháp đóng rắn | AC220V/50Hz/2000W |
| Màn hình phát hiện | W1000mmxD1380mmxH1600mm (không có chân 100±20mm) | |
| Độ chính xác | 1100KG | |
| Độ chính xác đo lại | ≥0.5MPa | |
| Kích thước Vòng Wafer | Nhiệt độ: 5~40℃, độ ẩm tương đối 25%~80% (không có sương giá) | |
| Số lượng wafer xử lý đồng thời | Giao diện SMEMA tiêu chuẩn | |
Khả năng kiểm tra sản phẩm (Hai đường trực tuyến)
1. Sai vị trí 2. Thiếu linh kiện 3. Đảo cực 4. Không chảy mối hàn 5. Lỗ hàn 6. Lỗi thẳng hàng 7. Mối hàn kém 8. Chân linh kiện bị cong
9. Thiếu mối hàn 10. Ngắn mạch 11. Lệch tâm 12. Thiếu linh kiện DIP 13. Chân DIP không duỗi ra......
Chức năng kết nối dữ liệu MES và hệ thống SPC mạnh mẽ
1. Thống kê thời gian thực 10 linh kiện báo động hàng đầu
2. Cho phép đặt số lượng báo động để tự động dừng thiết bị thượng nguồn.
3. Xuất hình ảnh toàn bộ bo mạch của mỗi PCB theo thời gian thực để truy xuất nguồn gốc sau này
4. Giao diện MES do công ty tự phát triển hỗ trợ các định dạng tiêu chuẩn và tùy chỉnh.
Chế độ tiết kiệm nhân công
Thông qua truyền dữ liệu và các phương pháp khác, một người có thể xem dữ liệu cảnh báo AOI của nhiều dây chuyền, từ đó thực hiện chế độ tiết kiệm nhân công.
