Chi tiết sản phẩm
Nguồn gốc: Dongguan
Hàng hiệu: MENTO
Chứng nhận: FCC.ROHS,CCC
Số mô hình: K2005DW
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 3
chi tiết đóng gói: W1140mmxD1400mmxH1600mm
Thời gian giao hàng: 20 ngày làm việc
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 10 cái + 20 ngày làm việc
Hệ điều hành: |
các cửa sổ |
Môi trường: |
10-40℃ |
nguồn không khí: |
0,4-0,6MPa |
Trọng lượng: |
900KGS |
Độ dày PCB: |
0.5-6mm |
Nguồn quang học: |
RGB + W bốn màu tích lũy |
Điểm: |
Máy SMT AOI PCB,Hệ thống AOI |
Vận chuyển: |
giao hàng đúng hẹn |
Ứng dụng: |
Thiết bị kiểm tra quang học đệm hàn |
chức năng: |
Sử dụng công nghiệp - Dây chuyền lắp ráp SMT |
Phương pháp chiếu sáng: |
Đèn LED |
Mô hình: |
ABC-123 |
Độ chính xác: |
Độ chính xác cao |
Hệ điều hành: |
các cửa sổ |
Môi trường: |
10-40℃ |
nguồn không khí: |
0,4-0,6MPa |
Trọng lượng: |
900KGS |
Độ dày PCB: |
0.5-6mm |
Nguồn quang học: |
RGB + W bốn màu tích lũy |
Điểm: |
Máy SMT AOI PCB,Hệ thống AOI |
Vận chuyển: |
giao hàng đúng hẹn |
Ứng dụng: |
Thiết bị kiểm tra quang học đệm hàn |
chức năng: |
Sử dụng công nghiệp - Dây chuyền lắp ráp SMT |
Phương pháp chiếu sáng: |
Đèn LED |
Mô hình: |
ABC-123 |
Độ chính xác: |
Độ chính xác cao |

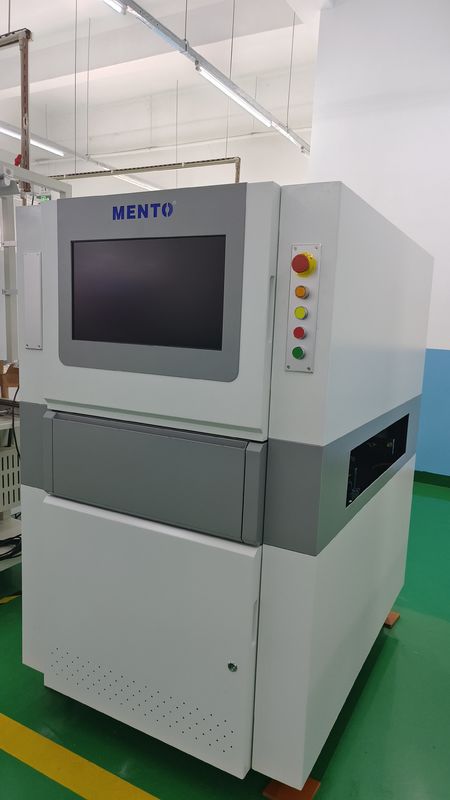

Kiểm tra quang học tự động dòng K20 hướng xuống
| Mô hình thiết bị | K2005DW | |
| Khả năng phát hiện | Các mục phát hiện | Thân linh kiện CHIP, mối hàn linh kiện CHIP, ký tự, mối hàn DIP |
| Linh kiện nhỏ nhất | CHIP:0201 Pitch:0.3mm | |
| Phương pháp phát hiện | Gỡ lỗi tham số thuật toán, học máy | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu tốc độ cao 5MP |
| Ống kính Telecentric | 0.22X/0.17X | |
| Độ phân giải | 15um/20um/25um | |
| FOV | 36x30mm/48x40mm/61x51mm | |
| Tốc độ phát hiện | 3FOV/s | |
| Thuộc tính cơ học | Độ dày PCB | 0.3~10mm(độ cong ≤5mm) |
| Chiều cao linh kiện | 180mm phía trên, 30mm phía dưới (chiều cao đặc biệt có thể tùy chỉnh) | |
| Thiết bị truyền động | Động cơ Servo + vít me bi + thanh trượt tuyến tính | |
| Tốc độ di chuyển | Tối đa 600mm/s | |
| Độ chính xác định vị | ≤8um (sau khi hiệu chuẩn) | |
| Ray vận chuyển PCB | Chiều cao vận chuyển ray PCB: 900±20mm (từ mặt đất đến bề mặt vận chuyển ray dẫn PCB) | |
| Kích thước PCB tối đa: 510mmx460mm | ||
| Khoảng cách tối thiểu PCB: ≤90mm | ||
| Thông số | Nguồn điện | AC220V/50Hz/2000W |
| Kích thước tổng thể | R1140mmxD1400mmxC1600mm (không bao gồm chân 100±20mm) | |
| Trọng lượng | ≈700KG | |
| Áp suất khí | ≥0.5MPa | |
| Yêu cầu môi trường | Nhiệt độ: 5~40°C, độ ẩm tương đối 25%~80% (không có sương giá) | |
| Giao tiếp thiết bị thượng nguồn và hạ nguồn | Giao diện SMEMA tiêu chuẩn | |
Thiết kế nền tảng khoa học
Thiết kế đường ray di chuyển cấp mài
độ chính xác lặp lại và độ chính xác định vị cao, tiếng ồn thấp.
Thiết kế hệ thống điều khiển chuyển động có độ chính xác cao
Tránh mất dữ liệu của hệ thống chuyển động, đảm bảo hoạt động tốc độ cao và ổn định, đồng thời cải thiện hiệu quả tốc độ tăng tốc và giảm tốc của chuyển động.
Tính năng sản phẩm - Hệ thống thị giác
Máy ảnh công nghiệp
Máy ảnh kỹ thuật số công nghiệp đa khung tốc độ cao.
Bộ điều khiển nguồn sáng dòng không đổi
Bộ điều khiển kỹ thuật số dòng không đổi khép kín hoàn toàn đảm bảo độ ổn định và đồng đều của độ sáng nguồn sáng.
Hệ thống quang học Telecentric
Độ sâu trường ảnh lớn, độ méo thấp, toàn điểm ảnh, thiết kế độ phân giải cố định.
Khả năng kiểm tra sản phẩm
1. Sai linh kiện 2. Thiếu linh kiện 3. Ngược 4. Hàn giả 5. Lỗ thiếc 6. Đồng tuyến 7. Hàn lỗi 8. Cuống 9. Thiếu thiếc
10. Thiếc liên tục 11. Mối hàn DIP thiếu thiếc 12. Lệch vị trí 13. DIP cắm sai 14. DIP không rút chân...
Chức năng kết nối dữ liệu MES và hệ thống SPC mạnh mẽ
1. Thống kê thời gian thực 10 linh kiện báo động hàng đầu
2. Cho phép đặt số lượng báo động để tự động dừng thiết bị thượng nguồn.
3. Xuất hình ảnh toàn bộ bo mạch của mỗi PCB theo thời gian thực để truy xuất nguồn gốc sau này
4. Giao diện MES được phát triển trong nước hỗ trợ các định dạng tiêu chuẩn và tùy chỉnh.
