Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Product Details
Nguồn gốc: đông quan trung quốc
Hàng hiệu: Mento
Chứng nhận: ISO9001/ISO14001
Số mô hình: K3212
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1
Giá bán: Negotiable
chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: Trực tuyến
Khả năng cung cấp: 1000/tháng
Nghị quyết: |
10 mm |
Phương pháp kiểm tra: |
Kiểm tra 3D |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Độ dày PCB: |
0,5 - 5 triệu |
Phần mềm: |
Giao diện người dùng trực quan |
các loại kiểm tra: |
Mối hàn, linh kiện, khuyết tật |
khu vực kiểm tra: |
Lên tới 510 X 510 mm |
Tốc độ kiểm tra: |
Lên đến 80 cm2/giây |
Nghị quyết: |
10 mm |
Phương pháp kiểm tra: |
Kiểm tra 3D |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Độ dày PCB: |
0,5 - 5 triệu |
Phần mềm: |
Giao diện người dùng trực quan |
các loại kiểm tra: |
Mối hàn, linh kiện, khuyết tật |
khu vực kiểm tra: |
Lên tới 510 X 510 mm |
Tốc độ kiểm tra: |
Lên đến 80 cm2/giây |

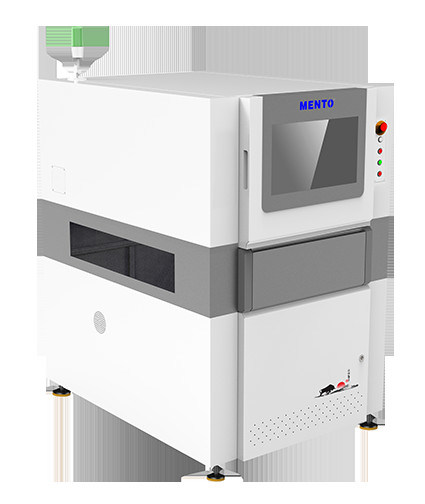

Máy AOI 3D được thiết kế với trọng lượng 800 kg, làm cho nó trở thành một máy mạnh mẽ và bền. Máy này dễ vận hành và đi kèm với Windows 10 như hệ điều hành của nó,cung cấp một giao diện thân thiện với người sử dụng cho nhà khai thácMáy được thiết kế để kiểm tra PCB với độ dày từ 0,5 đến 5 mm.
Máy AOI 3D sử dụng phương pháp kiểm tra 3D cung cấp mức độ chính xác cao trong việc phát hiện khiếm khuyết trên PCB. Máy này có khả năng kiểm tra tất cả các loại PCB,bao gồm cả những thiết kế phức tạp và công nghệ gắn bề mặtMáy quét toàn bộ bề mặt PCB, phát hiện bất kỳ khiếm khuyết nào, bao gồm các thành phần bị thiếu, các thành phần bị mất vị trí và khiếm khuyết hàn.
Máy AOI 3D là một giải pháp lý tưởng cho kiểm tra PCB aoi trong bất kỳ công ty sản xuất nào.giảm nhu cầu kiểm tra thủ công và tăng hiệu quả sản xuấtVới mức độ chính xác cao, máy này đảm bảo rằng PCB được sản xuất theo tiêu chuẩn chất lượng cao nhất.
Máy AOI 3D là một khoản đầu tư sẽ được đền đáp về lâu dài.Nó không chỉ tăng hiệu quả sản xuất mà còn giảm chi phí sản xuất bằng cách xác định các khiếm khuyết sớm trong quá trình sản xuấtMáy này cung cấp một giải pháp hiệu quả về chi phí cho kiểm tra PCB Aoi, giảm nhu cầu kiểm tra thủ công đắt tiền và giảm nguy cơ thu hồi sản phẩm.
Kết luận, Máy AOI 3D là một máy sáng tạo được thiết kế để cung cấp kiểm tra PCB AOI chính xác và đáng tin cậy.Máy này là giải pháp lý tưởng cho bất kỳ công ty sản xuất tìm cách tăng hiệu quả sản xuất và giảm chi phí sản xuấtĐầu tư vào Máy AOI 3D là một quyết định khôn ngoan, vì nó sẽ cung cấp lợi nhuận cao về đầu tư trong thời gian dài.
| Mô hình thiết bị | K3212 | |
| Khả năng phát hiện | Các mục phát hiện | Chất in bị thiếu, quá nhiều hàn, hàn không đủ, hàn cầu, hàn đệm, hình dạng bất thường, offset |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu tốc độ cao 12MP |
| Nguồn ánh sáng | Nguồn ánh sáng DLP kép (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Hiệu suất phát hiện | Độ chính xác chiều cao (module hiệu chuẩn) | 1μm (sử dụng khối hiệu chuẩn) |
| Khả năng lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 500μm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha và hệ thống ánh sáng cấu trúc 3D hai chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Tốc độ di chuyển | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1350xD1000xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Định dạng đầu vào được hỗ trợ bởi phần mềm | Hỗ trợ định dạng Gerber (274X), ODB++ | |
| Các công cụ quản lý thống kê |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Báo cáo hàng ngày/tuần/tháng, thời gian thực SPC& Multiple Display |
|
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 °C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
| Trọng lượng | 800 kg |
| Cung cấp điện | AC 220V, 50/60Hz |
| Độ dày PCB | 0.5 - 5 mm |
| Cấu trúc | L 1300 X W 1300 X H 1500 mm |
| Nghị quyết | 10 μm |
| Khu vực kiểm tra | Đến 510 X 510 mm |
| Phương pháp kiểm tra | Kiểm tra 3D |
| Ánh sáng | RGB LED |
| Loại máy ảnh | Máy ảnh kỹ thuật số 3D |
| Phần mềm | Giao diện người dùng trực quan |
Được thiết kế dễ sử dụng, Mento-01 tự hào có một phần mềm giao diện người dùng trực quan cho phép vận hành dễ dàng.cung cấp kết quả chính xác và đáng tin cậy để đảm bảo rằng PCB không có khiếm khuyết và lỗi.
Mento-01 là thiết bị AOI PCB lý tưởng cho một loạt các ngành công nghiệp, bao gồm điện tử, ô tô, hàng không vũ trụ và y tế.Công nghệ tiên tiến và độ chính xác cao của nó làm cho nó là giải pháp hoàn hảo để kiểm tra PCB phức tạp và chi tiết được sử dụng trong các ngành công nghiệp nàyNgoài ra, trọng lượng của máy là 800 kg đảm bảo sự ổn định và độ bền ngay cả khi phải đối mặt với việc sử dụng nặng.
Cho dù bạn đang sản xuất số lượng nhỏ hoặc lớn PCB, Mento-01 là giải pháp hoàn hảo cho nhu cầu kiểm tra PCB của bạn.chúng tôi tin tưởng rằng chúng tôi có thể đáp ứng yêu cầu của bạnSố lượng đặt hàng tối thiểu chỉ là 1, và giá cả của chúng tôi là đàm phán, đảm bảo rằng khách hàng của chúng tôi nhận được giá trị tốt nhất cho tiền của họ.
Hãy yên tâm rằng bạn đang đầu tư vào một sản phẩm chất lượng cao đáp ứng các chứng chỉ ISO9001 và ISO14001. thời gian giao hàng của chúng tôi chỉ là 1 tuần và chúng tôi cung cấp các điều khoản thanh toán trực tuyến,làm cho nó dễ dàng cho bạn để mua Mento-01.
Tóm lại, Mento-01 là một hệ thống kiểm tra PCB hàng đầu hoàn hảo cho một loạt các ngành công nghiệp.và phương pháp kiểm tra 3D làm cho nó một giải pháp đáng tin cậy và hiệu quả cho nhu cầu kiểm tra PCB của bạn. Đầu tư vào Mento-01 ngay hôm nay và trải nghiệm những lợi ích của việc có một hệ thống kiểm tra PCB chất lượng cao sẵn sàng cho bạn.
Sản phẩm máy AOI 3D đi kèm với hỗ trợ kỹ thuật và dịch vụ toàn diện để đảm bảo hiệu suất tối ưu và sự hài lòng của khách hàng.Đội ngũ kỹ thuật viên và kỹ sư có kinh nghiệm của chúng tôi có sẵn để cung cấp những điều sau::
1Thiết lập và đào tạo: Chúng tôi cung cấp dịch vụ cài đặt và đào tạo tại chỗ để đảm bảo thiết lập và hoạt động đúng đắn của Máy AOI 3D.
2Bảo trì và sửa chữa: Nhóm của chúng tôi cung cấp dịch vụ bảo trì thường xuyên để giữ cho máy chạy trơn tru và hiệu quả.Chúng tôi cũng cung cấp dịch vụ sửa chữa để giải quyết bất kỳ trục trặc hoặc vấn đề có thể phát sinh.
3. Nâng cấp và cập nhật phần mềm: Chúng tôi cung cấp các bản nâng cấp và cập nhật phần mềm thường xuyên để đảm bảo rằng khách hàng của chúng tôi có quyền truy cập vào các tính năng và chức năng mới nhất.
4. Hỗ trợ kỹ thuật: Nhóm của chúng tôi có sẵn 24/7 để cung cấp hỗ trợ kỹ thuật và hỗ trợ cho bất kỳ câu hỏi hoặc vấn đề nào có thể phát sinh.
5. Kiểm tra và thử nghiệm: Chúng tôi cung cấp các dịch vụ kiểm tra và thử nghiệm để đảm bảo rằng máy hoạt động chính xác và đáng tin cậy.
Bao bì sản phẩm
Vận chuyển:
A: Giá của máy AOI 3D có thể đàm phán.
7. Q: Thời gian giao hàng cho máy AOI 3D là bao nhiêu?
A: Thời gian giao hàng cho máy AOI 3D là 1 tuần.
8. Q: Những điều khoản thanh toán cho máy 3D AOI là gì?
A: Các điều khoản thanh toán cho máy AOI 3D là trực tuyến.
9. Q: Khả năng cung cấp của máy AOI 3D là bao nhiêu?
A: Khả năng cung cấp của máy AOI 3D là 1000/tháng.
