Dongguan MENTO Intelligent Technology Co., Ltd. asako@mento-mv.com 00-86-14775950818
Chi tiết sản phẩm
Nguồn gốc: đông quan trung quốc
Hàng hiệu: Mento
Chứng nhận: ISO9001/ISO14001
Số mô hình: K3412
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: Có thể đàm phán
chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: trực tuyến, L/C, T/T
Khả năng cung cấp: 1000/tháng
Hệ điều hành: |
cửa sổ 10 |
Tốc độ kiểm tra: |
Lên đến 80 cm2/giây |
khu vực kiểm tra: |
Lên tới 510 X 510 mm |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Cấu trúc: |
L 1000 X W 1380 X H 1600 mm |
phương pháp căn chỉnh: |
căn chỉnh tự động |
Phần mềm: |
Giao diện người dùng trực quan |
Nghị quyết: |
10 mm |
Hệ điều hành: |
cửa sổ 10 |
Tốc độ kiểm tra: |
Lên đến 80 cm2/giây |
khu vực kiểm tra: |
Lên tới 510 X 510 mm |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Cấu trúc: |
L 1000 X W 1380 X H 1600 mm |
phương pháp căn chỉnh: |
căn chỉnh tự động |
Phần mềm: |
Giao diện người dùng trực quan |
Nghị quyết: |
10 mm |
Các tính năng AOI trực tuyến
1Hiệu suất chi phí cao
2. Máy ảnh màu công nghiệp tiêu chuẩn 5 triệu phơi sáng toàn cầu
3Công ty đầu tiên ở Trung Quốc sử dụng ống kính telecentric đường kính lớn (có thể được nhắm mục tiêu vào các sản phẩm)
4Hệ thống quang học được phát triển độc lập (sự nhất quán của nguồn ánh sáng)
5. nền tảng đúc tích hợp ổn định cao
Phạm vi ứng dụng: kiểm tra khớp hàn và thiết bị gắn

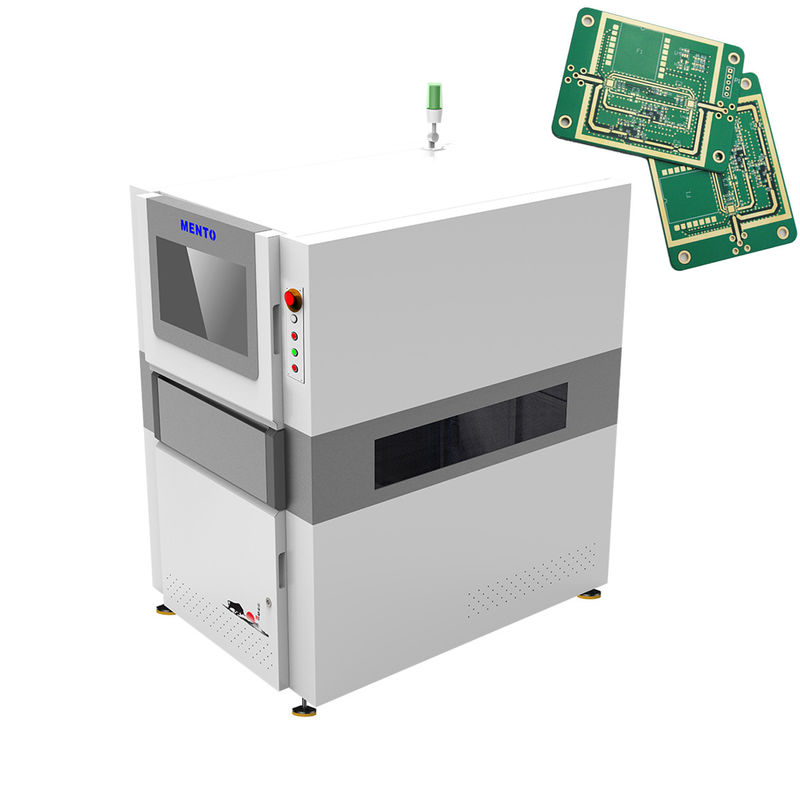

Với phạm vi độ dày PCB từ 0,5 đến 5 mm, Máy AOI 3D của chúng tôi phù hợp để kiểm tra một loạt các PCB, làm cho nó trở thành sự lựa chọn lý tưởng cho các ứng dụng hệ thống kiểm tra PCB.Máy được trang bị đèn LED RGB cung cấp ánh sáng sáng và đồng đều, cho phép kiểm tra chi tiết các PCB, ngay cả trong điều kiện ánh sáng yếu.
Máy AOI 3D của chúng tôi hoạt động trên AC 220V, 50/60Hz, làm cho nó phù hợp để sử dụng ở các quốc gia và địa điểm khác nhau. Máy có thể kiểm tra PCB với tốc độ lên đến 80 cm2/s,cho phép kiểm tra nhanh chóng và hiệu quả khối lượng lớn PCBĐiều này đặc biệt hữu ích trong môi trường sản xuất khối lượng lớn, nơi tốc độ và độ chính xác rất quan trọng.
Máy AOI 3D của chúng tôi được thiết kế với các tính năng và công nghệ tiên tiến để đảm bảo độ chính xác và độ tin cậy cao trong kiểm tra PCB.Máy được trang bị một camera độ phân giải cao mà chụp hình ảnh chi tiết của PCBMáy cũng có một thuật toán phức tạp phân tích hình ảnh và xác định bất kỳ khiếm khuyết hoặc lỗi nào trong PCB.
| Mô hình thiết bị | K3412 | |
| Khả năng phát hiện | Các mục phát hiện | |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu tốc độ cao 12MP |
| Nguồn ánh sáng | 4 Nguồn ánh sáng DLP (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Độ lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 20mm/40mm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha và hệ thống ánh sáng cấu trúc 3D hai chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Moving speed (tốc độ di chuyển) | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1000xD1380xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 ° C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
| Các thông số kỹ thuật | Chi tiết sản phẩm |
|---|---|
| Phương pháp sắp xếp | Phân chỉnh tự động |
| Cung cấp điện | AC 220V, 50/60Hz |
| Trọng lượng | 800 kg |
| Ánh sáng | RGB LED |
| Độ dày PCB | 0.5 - 5 mm |
| Nghị quyết | 10 μm |
| Các loại kiểm tra | Khớp hàn, thành phần, khiếm khuyết |
| Loại máy ảnh | Máy ảnh kỹ thuật số 3D |
| Phần mềm | Giao diện người dùng trực quan |
Máy AOI 3D của Mento được thiết kế để cung cấp các dịch vụ kiểm tra vượt trội cho PCB. Nó sử dụng công nghệ máy ảnh kỹ thuật số 3D để kiểm tra PCB về các khiếm khuyết và lỗi.Với kích thước L 1300 X W 1300 X H 1500 mm, máy này nhỏ gọn và có thể dễ dàng lắp đặt trong không gian làm việc.
Máy AOI 3D của Mento có phần mềm giao diện người dùng trực quan giúp dễ dàng vận hành.Máy này được trang bị một máy ảnh kỹ thuật số 3D mà chụp hình ảnh độ phân giải cao của các PCB, cho phép kiểm tra chính xác và phát hiện các khiếm khuyết.
Máy AOI 3D Mento-01 phù hợp với một loạt các trường hợp và kịch bản ứng dụng. Nó phù hợp để sử dụng trong các nhà máy sản xuất PCB, nhà máy điện tử,và các ngành công nghiệp khác đòi hỏi kiểm tra chính xác PCBMáy này có thể được sử dụng để kiểm tra PCB một mặt, hai mặt và nhiều lớp, làm cho nó linh hoạt và thực tế.
Máy AOI 3D của Mento là một công cụ kiểm tra đáng tin cậy và hiệu quả có thể giúp cải thiện chất lượng PCB.Phương pháp kiểm tra 3D của nó đảm bảo rằng ngay cả những lỗi và khiếm khuyết nhỏ nhất cũng được phát hiệnMáy này cũng dễ bảo trì, làm cho nó trở thành một giải pháp hiệu quả về chi phí cho các doanh nghiệp.
Hỗ trợ kỹ thuật và dịch vụ sản phẩm máy AOI 3D bao gồm:
- Thiết lập và đào tạo tại chỗ
- Hỗ trợ kỹ thuật từ xa qua điện thoại hoặc email
- Cập nhật phần mềm thường xuyên để cải thiện hiệu suất máy
- Dịch vụ bảo trì và sửa chữa
- Thay thế phụ tùng
- Trợ giúp khắc phục sự cố
Bao bì sản phẩm cho Máy AOI 3D:
Máy AOI 3D sẽ được đóng gói an toàn trong một hộp bìa cứng để ngăn ngừa bất kỳ thiệt hại nào trong quá trình vận chuyển.Sản phẩm sẽ được bọc trong bao bì bong bóng và đặt ở giữa hộp để tránh bất kỳ chuyển độngCác hộp sẽ được dán nhãn với tên sản phẩm, số mô hình, và hướng dẫn xử lý.
Vận chuyển:
Máy AOI 3D sẽ được vận chuyển bằng một dịch vụ vận chuyển đáng tin cậy và đáng tin cậy. Chi phí vận chuyển sẽ được tính dựa trên vị trí giao hàng và trọng lượng của gói.Thời gian giao hàng ước tính sẽ được cung cấp cho khách hàng khi đặt hàngKhách hàng sẽ nhận được một số theo dõi để theo dõi tình trạng giao hàng của gói.
Q: Tên thương hiệu của Máy AOI 3D là gì?
A: Tên thương hiệu của Máy AOI 3D là Mento.
Q: Số mô hình của Máy AOI 3D là gì?
A: Số mô hình của Máy AOI 3D là Mento-01.
Q: Máy AOI 3D được sản xuất ở đâu?
A: Máy AOI 3D được sản xuất tại Dongguan, Trung Quốc.
Q: Máy AOI 3D có chứng nhận nào?
A: Máy AOI 3D được chứng nhận với ISO9001 và ISO14001.
Q: Số lượng đặt hàng tối thiểu cho Máy AOI 3D là bao nhiêu?
A: Số lượng đặt hàng tối thiểu cho Máy AOI 3D là 1.
Q: Giá của Máy AOI 3D là bao nhiêu?
A: Giá của Máy AOI 3D có thể đàm phán.
Q: Thời gian giao hàng của Máy AOI 3D là bao lâu?
A: Thời gian giao hàng của Máy AOI 3D là 3 tuần.
Hỏi: Các điều khoản thanh toán cho Máy AOI 3D là gì?
A: Các điều khoản thanh toán cho Máy AOI 3D là trực tuyến.
Q: Khả năng cung cấp của Máy AOI 3D là bao nhiêu?
A: Khả năng cung cấp của Máy AOI 3D là 1000/tháng.
