Product Details
Nguồn gốc: đông quan trung quốc
Hàng hiệu: Mento
Chứng nhận: ISO9001/ISO14001
Số mô hình: K3212
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1
Giá bán: Negotiable
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: trực tuyến, L/C, T/T
Khả năng cung cấp: 1000/tháng
Tốc độ kiểm tra: |
Lên đến 80 cm2/giây |
Loại máy ảnh: |
Máy ảnh kỹ thuật số 3D |
Độ dày PCB: |
0,5 - 5 triệu |
Cấu trúc: |
L 1300 XW 1300 XH 1500 Mm |
Phương pháp kiểm tra: |
Kiểm tra 3D |
Phần mềm: |
Giao diện người dùng trực quan |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Hệ điều hành: |
cửa sổ 10 |
Tốc độ kiểm tra: |
Lên đến 80 cm2/giây |
Loại máy ảnh: |
Máy ảnh kỹ thuật số 3D |
Độ dày PCB: |
0,5 - 5 triệu |
Cấu trúc: |
L 1300 XW 1300 XH 1500 Mm |
Phương pháp kiểm tra: |
Kiểm tra 3D |
Phần mềm: |
Giao diện người dùng trực quan |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Hệ điều hành: |
cửa sổ 10 |
Các tính năng AOI trực tuyến
1Hiệu suất chi phí cao
2. Máy ảnh màu công nghiệp tiêu chuẩn 5 triệu phơi sáng toàn cầu
3Công ty đầu tiên ở Trung Quốc sử dụng ống kính telecentric đường kính lớn (có thể được nhắm mục tiêu vào các sản phẩm)
4Hệ thống quang học được phát triển độc lập (sự nhất quán của nguồn ánh sáng)
5. nền tảng đúc tích hợp ổn định cao
Phạm vi ứng dụng: kiểm tra khớp hàn và thiết bị gắn

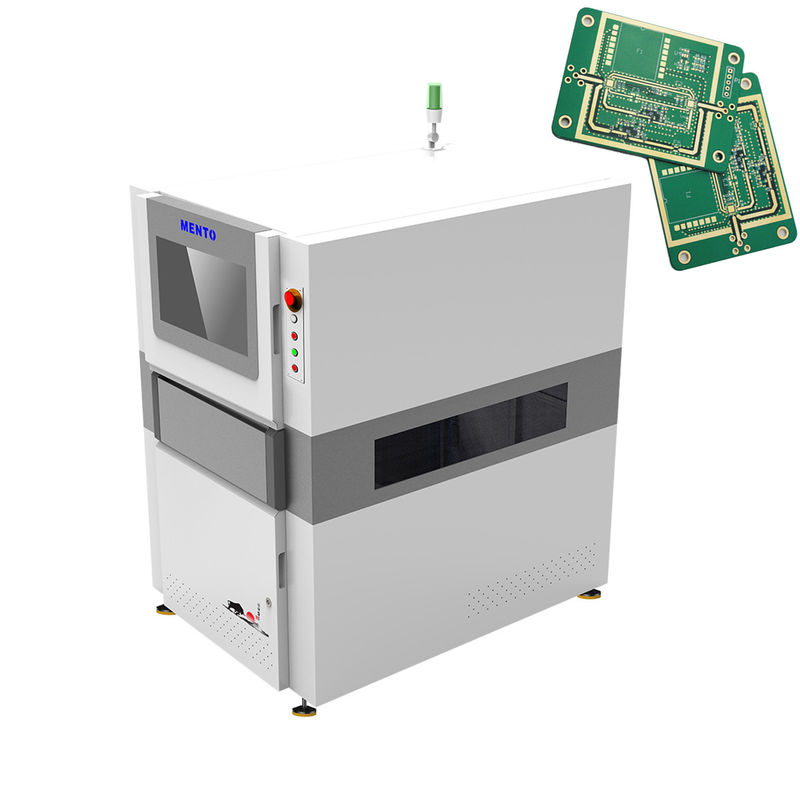

Máy AOI 3D là một công cụ thiết yếu cho bất kỳ môi trường sản xuất nào.nó có thể giúp các nhà sản xuất cải thiện chất lượng sản phẩm và giảm chi phí sản xuấtMáy này được thiết kế để hoạt động ở tốc độ cao, làm cho nó một sự lựa chọn tuyệt vời cho các dây chuyền sản xuất khối lượng lớn.
Máy AOI 3D là một hệ thống đáng tin cậy và mạnh mẽ được xây dựng để tồn tại.Với khả năng hiệu suất cao, máy này là giải pháp hoàn hảo cho bất kỳ cơ sở sản xuất nào cần đảm bảo chất lượng sản phẩm của mình.
| Mô hình thiết bị | K3212 | |
| Khả năng phát hiện | Các mục phát hiện | Chất in bị thiếu, quá nhiều hàn, hàn không đủ, hàn cầu, hàn đệm, hình dạng bất thường, offset |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu tốc độ cao 12MP |
| Nguồn ánh sáng | Nguồn ánh sáng DLP kép (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Hiệu suất phát hiện | Độ chính xác chiều cao (module hiệu chuẩn) | 1μm (sử dụng khối hiệu chuẩn) |
| Khả năng lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 500μm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha và hệ thống ánh sáng cấu trúc 3D hai chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Tốc độ di chuyển | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1350xD1000xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Định dạng đầu vào được hỗ trợ bởi phần mềm | Hỗ trợ định dạng Gerber (274X), ODB++ | |
| Các công cụ quản lý thống kê |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Báo cáo hàng ngày/tuần/tháng, thời gian thực SPC& Multiple Display |
|
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 °C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
| Các loại kiểm tra | Khớp hàn, thành phần, khiếm khuyết |
| Ánh sáng | RGB LED |
| Độ dày PCB | 0.5 - 5 mm |
| Loại máy ảnh | Máy ảnh kỹ thuật số 3D |
| Phương pháp kiểm tra | Kiểm tra 3D |
| Trọng lượng | 800 kg |
| Khu vực kiểm tra | Đến 510 X 510 mm |
| Phương pháp sắp xếp | Phân chỉnh tự động |
| Nghị quyết | 10 μm |
| Phần mềm | Giao diện người dùng trực quan |
Với công nghệ và tính năng tiên tiến của nó, Mento-01 là một giải pháp lý tưởng cho kiểm tra PCB AOI,cần thiết để đảm bảo chất lượng của các thành phần điện tử và độ tin cậy của các sản phẩm điện tửMáy này có thể kiểm tra khớp hàn, thành phần và khiếm khuyết của PCB với độ chính xác và hiệu quả cao, cung cấp kết quả kiểm tra đáng tin cậy và chính xác.
Máy AOI 3D Mento-01 phù hợp với một loạt các ứng dụng trong ngành công nghiệp điện tử, chẳng hạn như sản xuất PCB, lắp ráp và thử nghiệm. Nó có thể được sử dụng trong nhiều kịch bản khác nhau,bao gồm cả các dây chuyền sản xuất, phòng thí nghiệm R & D, và các phòng kiểm soát chất lượng.
Máy rất dễ sử dụng, nhờ hệ điều hành Windows 10 thân thiện với người dùng. Nó đi kèm với một phần mềm mạnh mẽ có thể phân tích và hiển thị kết quả kiểm tra trong thời gian thực.giúp dễ dàng xác định và khắc phục bất kỳ vấn đề nào có thể phát sinh trong quá trình kiểm tra.
Máy AOI 3D Mento-01 có kích thước L 1300 X W 1300 X H 1500 mm và nặng khoảng 800 Kg, làm cho nó trở thành một máy tương đối lớn và nặng.nó rất bền và có thể chịu được điều kiện làm việc khắc nghiệtNó hoạt động trên nguồn cung cấp điện AC 220V, 50/60Hz, làm cho nó tương thích với hầu hết các lưới điện trên toàn thế giới.
Nếu bạn đang tìm kiếm một hệ thống kiểm tra PCB AOI đáng tin cậy, chính xác và hiệu quả, máy AOI 3D Mento-01 là một sự lựa chọn tuyệt vời.với số lượng đặt hàng tối thiểu là 1 và thời gian giao hàng là 1 tuầnCác điều khoản thanh toán là trực tuyến, và khả năng cung cấp là 1000 / tháng, đảm bảo một quá trình mua nhanh chóng và không rắc rối.
Các sản phẩm máy AOI 3D đi kèm với một gói hỗ trợ kỹ thuật và dịch vụ toàn diện để đảm bảo hiệu suất tối ưu và thời gian ngừng hoạt động tối thiểu.Đội ngũ kỹ sư và kỹ thuật viên có kinh nghiệm của chúng tôi có sẵn để cung cấp các dịch vụ sau:
- Hỗ trợ lắp đặt và thiết lập
- Đào tạo tại chỗ cho các nhà điều hành và nhân viên bảo trì
- 24/7 hỗ trợ kỹ thuật từ xa
- Cập nhật và nâng cấp phần mềm thường xuyên
- Dịch vụ bảo trì và hiệu chuẩn phòng ngừa
- Sửa chữa và thay thế các bộ phận bị lỗi
- Hợp đồng duy trì hàng năm tùy chọn cho hỗ trợ mở rộng và tiết kiệm
Mục tiêu của chúng tôi là đảm bảo rằng khách hàng của chúng tôi có được nhiều nhất từ đầu tư vào sản phẩm máy AOI 3D của chúng tôi, và chúng tôi cam kết cung cấp hỗ trợ nhanh chóng và đáng tin cậy bất cứ khi nào cần thiết.
Bao bì sản phẩm
Thông tin vận chuyển:
Q1: Tên thương hiệu của máy AOI 3D là gì?
A1: Tên thương hiệu của máy AOI 3D là Mento.
Q2: Số mô hình của máy AOI 3D là gì?
A2: Số mô hình của máy AOI 3D là Mento-01.
Q3: Máy AOI 3D được sản xuất ở đâu?
A3: Máy AOI 3D được sản xuất tại Trung Quốc Dongguan.
Q4: Máy AOI 3D có chứng nhận nào?
A4: Máy AOI 3D có chứng chỉ ISO9001 / ISO14001.
Q5: Số lượng đặt hàng tối thiểu cho máy AOI 3D là bao nhiêu?
A5: Số lượng đặt hàng tối thiểu cho máy AOI 3D là 1.
Q6: Giá của máy AOI 3D có thể đàm phán không?
A6: Vâng, giá của máy AOI 3D có thể đàm phán.
Q7: Thời gian giao hàng cho máy AOI 3D là bao nhiêu?
A7: Thời gian giao hàng cho máy AOI 3D là 3 tuần.
Q8: Điều khoản thanh toán cho máy AOI 3D là gì?
A8: Các điều khoản thanh toán cho máy AOI 3D đã được đưa ra.
Q9: Khả năng cung cấp của máy AOI 3D là bao nhiêu?
A9: Khả năng cung cấp của máy AOI 3D là 1000/tháng.
