Product Details
Nguồn gốc: đông quan trung quốc
Hàng hiệu: Mento
Chứng nhận: ISO9001/ISO14001
Số mô hình: K3212
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1
Giá bán: Negotiable
chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: trực tuyến, L/C, T/T
Khả năng cung cấp: 1000/tháng
phần tối thiểu: |
50*50mm |
Máy ảnh: |
Chín triệu pixel |
Tôc độ di chuyển: |
800mm/giây |
điều chỉnh độ rộng: |
Thủ công |
Mô tả máy: |
Kiểm tra dán hàn 3D |
Sở hữu: |
lớn |
Tốc độ: |
0,23 giây/FOV |
Điều kiện: |
Đã qua sử dụng, Mới |
phần tối thiểu: |
50*50mm |
Máy ảnh: |
Chín triệu pixel |
Tôc độ di chuyển: |
800mm/giây |
điều chỉnh độ rộng: |
Thủ công |
Mô tả máy: |
Kiểm tra dán hàn 3D |
Sở hữu: |
lớn |
Tốc độ: |
0,23 giây/FOV |
Điều kiện: |
Đã qua sử dụng, Mới |

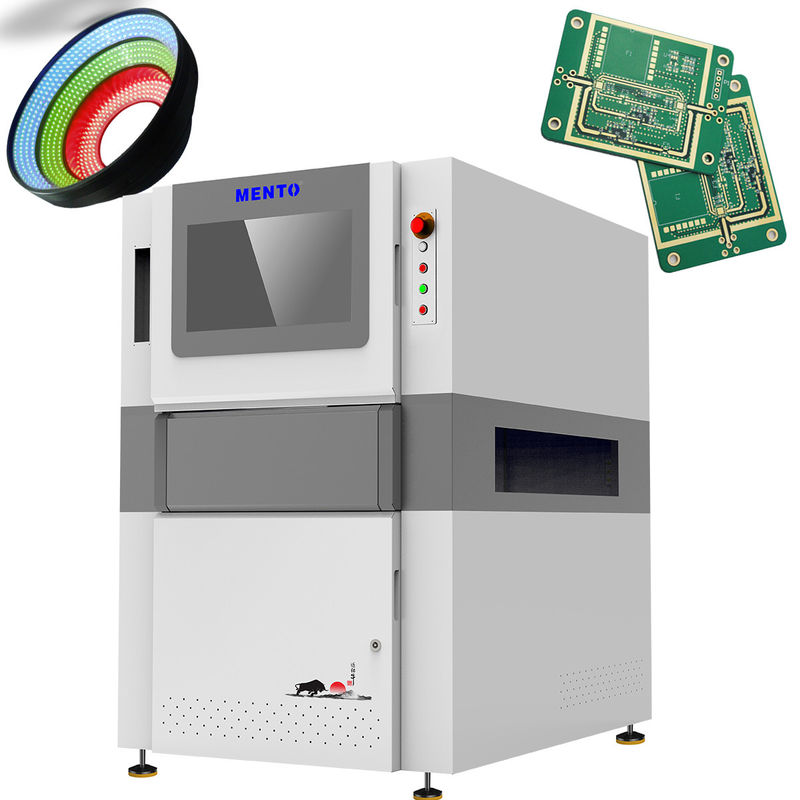

Máy SMT AOI được thiết kế đặc biệt để kiểm tra PCB với kích thước tối thiểu 50 * 50 mm. Nó lý tưởng để sử dụng trong các nhà máy sản xuất PCB,nơi nó có thể được sử dụng để kiểm tra các tấm để xác định khiếm khuyết và đảm bảo chất lượng cao nhấtMáy có khả năng phát hiện một loạt các khiếm khuyết, bao gồm các thành phần bị thiếu, vị trí không chính xác của các thành phần và các khiếm khuyết hàn.
Một trong những tính năng chính của Máy SMT AOI là máy ảnh màu tốc độ cao, có thể chụp hình ở tốc độ lên đến 60 khung hình mỗi giây.Điều này làm cho nó lý tưởng để sử dụng trong môi trường sản xuất khối lượng lớn, nơi tốc độ và độ chính xác là rất quan trọng. Máy cũng được trang bị các thuật toán xử lý hình ảnh tiên tiến có thể tự động phát hiện và phân loại lỗi,giảm nhu cầu kiểm tra thủ công và cải thiện hiệu quả tổng thể.
| Mô hình thiết bị | K3212 | |
| Khả năng phát hiện | Các mục phát hiện | Chất in bị thiếu, quá nhiều hàn, hàn không đủ, hàn cầu, hàn đệm, hình dạng bất thường, offset |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu tốc độ cao 12MP |
| Nguồn ánh sáng | Nguồn ánh sáng DLP kép (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Hiệu suất phát hiện | Độ chính xác chiều cao (module hiệu chuẩn) | 1μm (sử dụng khối hiệu chuẩn) |
| Khả năng lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 500μm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha và hệ thống ánh sáng cấu trúc 3D hai chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Tốc độ di chuyển | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1350xD1000xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Định dạng đầu vào được hỗ trợ bởi phần mềm | Hỗ trợ định dạng Gerber (274X), ODB++ | |
| Các công cụ quản lý thống kê |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Báo cáo hàng ngày/tuần/tháng, thời gian thực SPC& Multiple Display |
|
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 °C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
Máy SMT AOI này lý tưởng cho tự động hóa kiểm tra PCB, với các tính năng như camera màu tốc độ cao và kiểm tra một loạt các kích thước và độ dày PCB.Liên hệ với chúng tôi để biết thêm thông tin về giá máy AOI.
Máy SMT AOI được thiết kế để kiểm tra các bảng mạch in (PCB) và đảm bảo chất lượng và độ chính xác của chúng.sản phẩm có thể phát hiện và phân loại các khiếm khuyết trên PCB với độ chính xác và tốc độ caoMáy ảnh màu tốc độ cao 6,5 Mpix đảm bảo rằng quá trình kiểm tra được thực hiện với độ chính xác và chi tiết cao.
Sản phẩm phù hợp với các dịp và kịch bản khác nhau, bao gồm sản xuất điện tử, lắp ráp PCB và kiểm soát chất lượng.Nó có thể kiểm tra PCB với kích thước tối thiểu là 50 * 50 mm và một phạm vi độ dày 0.5 mm đến 6 mm. Kích thước PCB kiểm tra có thể dao động từ 50mm X 50mm đến 510mm X 460mm, làm cho nó trở thành một giải pháp linh hoạt cho các kích thước PCB khác nhau.
Máy SMT AOI của Mento có sẵn với giá thương lượng, và số lượng đặt hàng tối thiểu là 1. Sản phẩm có khả năng cung cấp 1000 / tháng và có thể được giao trong vòng một tuần.Các điều khoản thanh toán đã được thực hiện., làm cho quá trình mua sắm thuận tiện hơn cho người mua.
Sản phẩm máy SMT AOI đi kèm với hỗ trợ kỹ thuật và dịch vụ toàn diện, đảm bảo rằng máy của bạn luôn hoạt động tốt nhất.Nhóm chuyên gia của chúng tôi có sẵn để hỗ trợ cài đặt, đào tạo và bảo trì, cũng như khắc phục sự cố có thể phát sinh.Chúng tôi cũng cung cấp cập nhật phần mềm và nâng cấp để đảm bảo rằng máy của bạn luôn luôn cập nhật với công nghệ mới nhấtNgoài ra, chúng tôi cung cấp bảo hành mở rộng và hợp đồng dịch vụ để cung cấp cho bạn sự yên tâm và đảm bảo rằng đầu tư của bạn được bảo vệ.Với cam kết của chúng tôi về sự hài lòng của khách hàng và sự cống hiến của chúng tôi cho dịch vụ chất lượng, bạn có thể tin tưởng vào độ tin cậy và hiệu suất của máy SMT AOI của bạn.
Bao bì sản phẩm
Vận chuyển:
Q: Tên thương hiệu của máy AOI này là gì?
A: Tên thương hiệu của máy AOI này là Mento.
Q: Máy AOI này được sản xuất ở đâu?
A: Máy AOI này được sản xuất tại Dongguan, Trung Quốc.
Hỏi: Máy AOI này có chứng nhận nào?
A: Máy AOI này được chứng nhận theo ISO9001 và ISO14001.
Q: Số lượng đặt hàng tối thiểu cho máy AOI này là bao nhiêu?
A: Số lượng đặt hàng tối thiểu cho máy AOI này là 1.
Q: Thời gian giao hàng cho máy AOI này là bao lâu?
A: Thời gian giao hàng cho máy AOI này là 3 tuần.
Q: Những điều khoản thanh toán cho máy AOI này là gì?
A: Các điều khoản thanh toán cho máy AOI này là trực tuyến.
Hỏi: Khả năng cung cấp cho máy AOI này là bao nhiêu?
A: Khả năng cung cấp cho máy AOI này là 1000/tháng.
Q: Giá có thể đàm phán cho máy AOI này không?
A: Vâng, giá cho máy AOI này có thể đàm phán.
