Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Chi tiết sản phẩm
Nguồn gốc: đông quan trung quốc
Hàng hiệu: Mento
Chứng nhận: ISO9001/ISO14001
Số mô hình: k3205
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: Có thể đàm phán
chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: Trực tuyến
Khả năng cung cấp: 1000/tháng
Tốc độ: |
0,23 giây/FOV |
Độ dày: |
0,5mm-6mm |
Mô tả máy: |
Kiểm tra dán hàn 3D |
Máy ảnh: |
12MP, màu |
phần tối thiểu: |
50*50mm |
điều chỉnh độ rộng: |
Thủ công |
Điều kiện: |
Đã qua sử dụng, Mới |
Kiểm tra kích thước Pcb: |
50mm X 50mm - 510mm X 460mm |
Tốc độ: |
0,23 giây/FOV |
Độ dày: |
0,5mm-6mm |
Mô tả máy: |
Kiểm tra dán hàn 3D |
Máy ảnh: |
12MP, màu |
phần tối thiểu: |
50*50mm |
điều chỉnh độ rộng: |
Thủ công |
Điều kiện: |
Đã qua sử dụng, Mới |
Kiểm tra kích thước Pcb: |
50mm X 50mm - 510mm X 460mm |

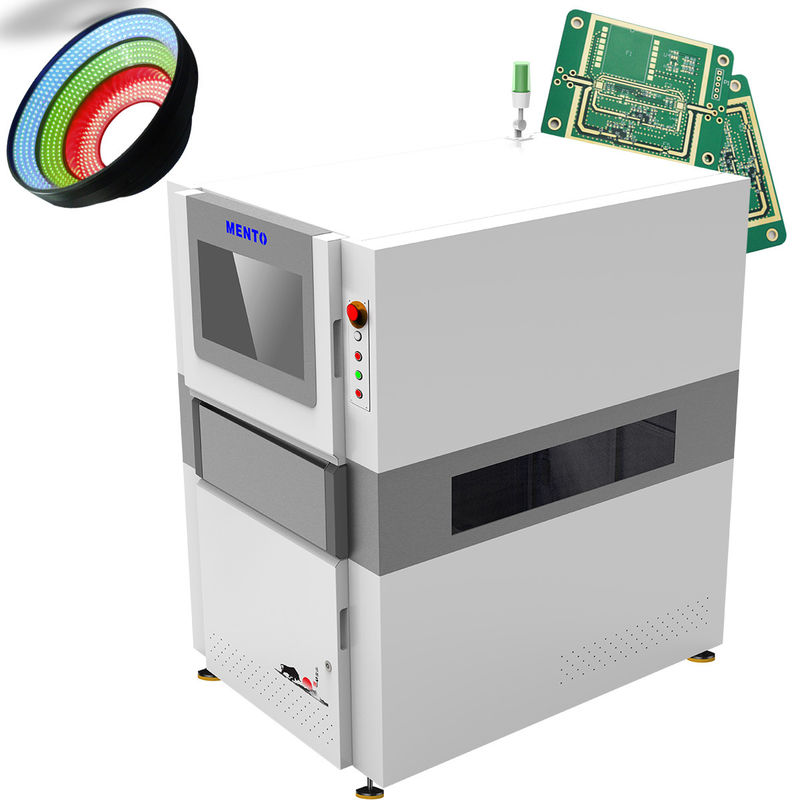

Một trong những tính năng chính của máy SMT này là máy ảnh màu tốc độ cao 6,5 Mpix, có khả năng chụp hình ảnh ở độ phân giải lên đến 2592 x 1944 pixel.Máy ảnh này có thể chụp hình chất lượng cao ngay cả những chi tiết nhỏ nhất trên PCB, rất quan trọng để đảm bảo chất lượng của PCB. Máy ảnh cũng có thể chụp hình ảnh ở tốc độ cao, với tốc độ chuyển động lên đến 800mm / sec,làm cho quá trình kiểm tra nhanh chóng và hiệu quả.
Máy SMT AOI cũng được trang bị công nghệ học máy kiểm tra quang học tự động. Công nghệ này cho phép máy học và thích nghi với các môi trường khác nhau,làm cho nó rất chính xác và đáng tin cậy trong việc phát hiện khiếm khuyết trên PCBMáy có khả năng phát hiện một loạt các khiếm khuyết, bao gồm các thành phần bị thiếu, các thành phần bị mất vị trí, cực không chính xác và khiếm khuyết hàn.
| Mô hình thiết bị | K3205 | |
| Khả năng phát hiện | Các mục phát hiện | Chất in bị thiếu, quá nhiều hàn, hàn không đủ, hàn cầu, hàn đệm, hình dạng bất thường, offset |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu 5MP tốc độ cao |
| Nguồn ánh sáng | Nguồn ánh sáng DLP kép (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Hiệu suất phát hiện | Độ chính xác chiều cao (module hiệu chuẩn) | 1μm (sử dụng khối hiệu chuẩn) |
| Khả năng lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 500μm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha và hệ thống ánh sáng cấu trúc 3D hai chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Tốc độ di chuyển | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1350xD1000xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Định dạng đầu vào được hỗ trợ bởi phần mềm | Hỗ trợ định dạng Gerber (274X), ODB++ | |
| Các công cụ quản lý thống kê |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Báo cáo hàng ngày/tuần/tháng, thời gian thực SPC& Multiple Display |
|
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 °C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
Máy SMT AOI này hoàn hảo để tự động hóa kiểm tra PCB và cung cấp kiểm tra quang học tự động của PCB.và khả năng kiểm tra PCB từ 50mm x 50mm đến 510mm x 460mm, máy này cung cấp kiểm tra nhanh chóng và hiệu quả với tốc độ 0,23sec / FOV.
Các sản phẩm máy AOI SMT đi kèm với các hỗ trợ và dịch vụ kỹ thuật sau:
Nhóm chuyên gia của chúng tôi tận tâm đảm bảo rằng Máy SMT AOI của bạn hoạt động hiệu quả và hiệu quả, để bạn có thể sản xuất các sản phẩm chất lượng cao dễ dàng.
Bao bì sản phẩm
Vận chuyển:
Tên thương hiệu của máy AOI là gì?
Tên thương hiệu của máy AOI là Mento.
2.Máy AOI được sản xuất ở đâu?
Máy AOI được sản xuất tại Trung Quốc, cụ thể là ở Dongguan.
3.Máy AOI có chứng nhận nào?
Máy AOI có chứng nhận ISO9001 và ISO14001.
4.Số lượng đặt hàng tối thiểu cho máy AOI là bao nhiêu?
Số lượng đặt hàng tối thiểu cho máy AOI là 1.
5.Các điều khoản thanh toán cho máy AOI là gì?
Các điều khoản thanh toán cho máy AOI là thanh toán trực tuyến.
6.Khả năng cung cấp của máy AOI là bao nhiêu?
Khả năng cung cấp của máy AOI là 1000 đơn vị mỗi tháng.
7.Thời gian giao hàng cho máy AOI là bao lâu?
Thời gian giao hàng cho máy AOI là 3 tuần sau khi nhận được thanh toán.
8.Giá của máy AOI có thể đàm phán không?
Vâng, giá của máy AOI có thể đàm phán.
