Product Details
Nguồn gốc: đông quan trung quốc
Hàng hiệu: Mento
Chứng nhận: ISO9001/ISO14001
Số mô hình: k3205
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1
Giá bán: Negotiable
chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: trực tuyến, L/C, T/T
Khả năng cung cấp: 1000/tháng
phương pháp căn chỉnh: |
căn chỉnh tự động |
Nghị quyết: |
10 mm |
Thắp sáng: |
LED RGB |
Phần mềm: |
Giao diện người dùng trực quan |
Cấu trúc: |
L 1300 XW 1300 XH 1500 Mm |
Loại máy ảnh: |
Máy ảnh kỹ thuật số 3D |
Hệ điều hành: |
cửa sổ 10 |
Độ dày PCB: |
0,5 - 5 triệu |
phương pháp căn chỉnh: |
căn chỉnh tự động |
Nghị quyết: |
10 mm |
Thắp sáng: |
LED RGB |
Phần mềm: |
Giao diện người dùng trực quan |
Cấu trúc: |
L 1300 XW 1300 XH 1500 Mm |
Loại máy ảnh: |
Máy ảnh kỹ thuật số 3D |
Hệ điều hành: |
cửa sổ 10 |
Độ dày PCB: |
0,5 - 5 triệu |

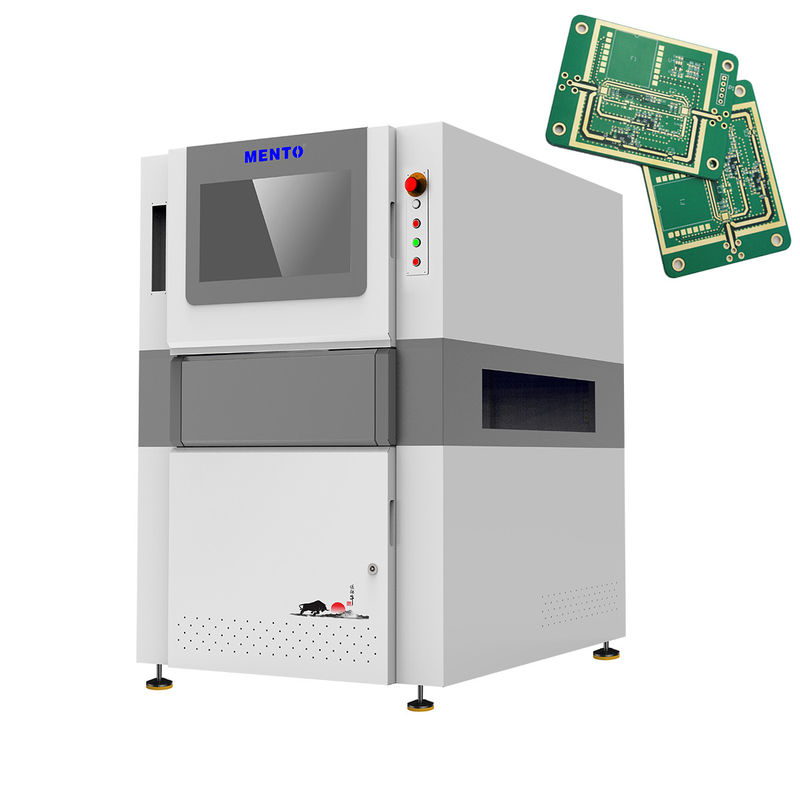

Các tính năng AOI trực tuyến
1Hiệu suất chi phí cao
2. Máy ảnh màu công nghiệp tiêu chuẩn 5 triệu phơi sáng toàn cầu
3Công ty đầu tiên ở Trung Quốc sử dụng ống kính telecentric đường kính lớn (có thể được nhắm mục tiêu vào các sản phẩm)
4Hệ thống quang học được phát triển độc lập (sự nhất quán của nguồn ánh sáng)
5. nền tảng đúc tích hợp ổn định cao
Phạm vi ứng dụng: kiểm tra khớp hàn và thiết bị gắn
| Kiểm tra mốt hàn 3D | ||
| Mô hình thiết bị | K3205 | |
| Khả năng phát hiện | Các mục phát hiện | Chất in bị thiếu, quá nhiều hàn, hàn không đủ, hàn cầu, hàn đệm, hình dạng bất thường, offset |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu 5MP tốc độ cao |
| Nguồn ánh sáng | Nguồn ánh sáng DLP kép (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Hiệu suất phát hiện | Độ chính xác chiều cao (module hiệu chuẩn) | 1μm (sử dụng khối hiệu chuẩn) |
| Khả năng lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 500μm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha và hệ thống ánh sáng cấu trúc 3D hai chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Tốc độ di chuyển | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1350xD1000xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Định dạng đầu vào được hỗ trợ bởi phần mềm | Hỗ trợ định dạng Gerber (274X), ODB++ | |
| Các công cụ quản lý thống kê |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Báo cáo hàng ngày/tuần/tháng, thời gian thực SPC& Multiple Display |
|
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 °C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
Một trong những tính năng chính của hệ thống kiểm tra PCB này là khả năng xử lý PCB với độ dày từ 0,5 đến 5 mm. Điều này làm cho nó phù hợp để sử dụng với một loạt các PCB,từ ván mỏng và linh hoạt đến ván dày và cứng hơnNgoài ra, máy có trọng lượng 800 kg, làm cho nó mạnh mẽ và bền đủ để chịu được sự khắc nghiệt của việc sử dụng công nghiệp.
Máy AOI 3D được xây dựng trên hệ điều hành Windows 10, cung cấp một giao diện đáng tin cậy và thân thiện với người dùng để các nhà khai thác làm việc.Điều này làm cho nó dễ dàng để thiết lập và cấu hình máy cho các nhiệm vụ kiểm tra cụ thể, cũng như theo dõi hiệu suất và sản lượng của nó.
Máy AOI 3D này là một thiết bị PCB cao cấp có giao diện người dùng trực quan để dễ dàng vận hành.Máy này được thiết kế để phù hợp với hầu hết các xưởng.Nó đi kèm với một máy ảnh kỹ thuật số 3D và đèn LED RGB để kiểm tra PCB chính xác. Nó tương thích với PCB từ 0,5 - 5 mm độ dày.
| Đặc điểm sản phẩm | Giá trị |
| Tốc độ kiểm tra | Tối đa 80 Cm2/s |
| Khu vực kiểm tra | Đến 510 X 510 mm |
| Trọng lượng | 800 kg |
| Ánh sáng | RGB LED |
| Phần mềm | Giao diện người dùng trực quan |
| Hệ điều hành | Windows 10 |
| Cung cấp điện | AC 220V, 50/60Hz |
| Phương pháp kiểm tra | Kiểm tra 3D |
| Các loại kiểm tra | Khớp hàn, thành phần, khiếm khuyết |
| Loại máy ảnh | Máy ảnh kỹ thuật số 3D |
Máy AOI 3D Mento-01 được trang bị đèn LED RGB, cho phép kiểm tra chính xác và hiệu quả các khớp hàn, thành phần và khiếm khuyết.Nó có tốc độ kiểm tra ấn tượng lên đến 80 cm2/s, đảm bảo quy trình kiểm tra nhanh chóng và hiệu quả. Phần mềm giao diện người dùng trực quan của máy giúp người vận hành dễ dàng vận hành và tùy chỉnh quy trình kiểm tra theo nhu cầu của họ.
Với trọng lượng 800 kg và khả năng cung cấp 1000 / tháng, Máy kiểm tra AOI 3D Mento-01 là một sản phẩm mạnh mẽ và bền, phù hợp với nhiều ứng dụng công nghiệp khác nhau.Cho dù bạn đang trong ngành công nghiệp sản xuất điện tử hoặc trong ngành công nghiệp ô tô, máy này có thể giúp cải thiện hiệu quả sản xuất của bạn và đảm bảo sản phẩm chất lượng cao.
Một số trường hợp và kịch bản ứng dụng sản phẩm cho Máy AOI 3D Mento-01 bao gồm:
Nhìn chung, Máy AOI 3D Mento-01 là một sản phẩm linh hoạt và đáng tin cậy có thể giúp cải thiện chất lượng và hiệu quả của quy trình sản xuất của bạn.Với thời gian giao hàng chỉ 1 tuần và các điều khoản thanh toán trực tuyến, nó là một lựa chọn thuận tiện và dễ tiếp cận cho các doanh nghiệp và ngành công nghiệp cần một hệ thống kiểm tra chất lượng cao.
Nhóm hỗ trợ kỹ thuật sản phẩm máy AOI 3D của chúng tôi dành riêng để cung cấp cho khách hàng của chúng tôi hỗ trợ và dịch vụ kỹ thuật toàn diện.Nhóm chuyên gia của chúng tôi sẵn sàng giúp đỡ với bất kỳ câu hỏi hoặc mối quan tâm bạn có thể có liên quan đến hoạt động, bảo trì, hoặc khắc phục sự cố của máy 3D AOI của bạn.
Dịch vụ hỗ trợ kỹ thuật của chúng tôi bao gồm:
Chúng tôi hiểu tầm quan trọng của việc giữ cho dây chuyền sản xuất của bạn hoạt động hiệu quả tối đa, và nhóm hỗ trợ kỹ thuật của chúng tôi cam kết đảm bảo rằng Máy AOI 3D của bạn luôn hoạt động trơn tru.Nếu bạn có bất kỳ câu hỏi hoặc cần sự giúp đỡXin đừng ngần ngại liên hệ với chúng tôi.
Bao bì sản phẩm
Máy AOI 3D sẽ được đóng gói an toàn trong một thùng gỗ để đảm bảo an toàn trong quá trình vận chuyển.Máy sẽ được bọc trong bọt bảo vệ và được gắn chặt để ngăn ngừa bất kỳ thiệt hại nào trong quá trình vận chuyển.
Vận chuyển:
Máy AOI 3D có thể được vận chuyển trên toàn cầu bằng đường hàng không hoặc đường biển.Vui lòng liên hệ với chúng tôi để biết thêm thông tin về vận chuyển.
Tên thương hiệu của máy 3D AOI này là gì?
Tên thương hiệu: Mento
2.Số mô hình của máy AOI 3D này là gì?
Số mẫu: Mento-01
3.Máy AOI 3D này được sản xuất ở đâu?
Địa điểm xuất xứ: Trung Quốc dongguan
4.Máy 3D AOI này có giấy chứng nhận nào không?
Chứng nhận: ISO9001/ISO14001
5.Số lượng đặt hàng tối thiểu cho máy 3D AOI này là bao nhiêu?
Số lượng đặt hàng tối thiểu: 1
6.Giá có thể thương lượng được cho máy 3D AOI này không?
Giá: Có thể đàm phán
7.Thời gian giao hàng cho máy AOI 3D này là bao lâu?
Thời gian giao hàng: 3 tuần
8.Các điều khoản thanh toán cho máy 3D AOI này là gì?
Điều khoản thanh toán: trực tuyến
9.Khả năng cung cấp của máy AOI 3D này là bao nhiêu?
Khả năng cung cấp: 1000/tháng
