Product Details
Nguồn gốc: đông quan trung quốc
Hàng hiệu: Mento
Chứng nhận: ISO9001/ISO14001
Số mô hình: k3205
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1
Giá bán: Negotiable
chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: Trực tuyến
Khả năng cung cấp: 1000/tháng
Loại máy ảnh: |
Máy ảnh kỹ thuật số 3D |
Phương pháp kiểm tra: |
Kiểm tra 3D |
các loại kiểm tra: |
Mối hàn, linh kiện, khuyết tật |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Cấu trúc: |
L 1300 XW 1300 XH 1500 Mm |
phương pháp căn chỉnh: |
căn chỉnh tự động |
Nghị quyết: |
10 mm |
Phần mềm: |
Giao diện người dùng trực quan |
Loại máy ảnh: |
Máy ảnh kỹ thuật số 3D |
Phương pháp kiểm tra: |
Kiểm tra 3D |
các loại kiểm tra: |
Mối hàn, linh kiện, khuyết tật |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Cấu trúc: |
L 1300 XW 1300 XH 1500 Mm |
phương pháp căn chỉnh: |
căn chỉnh tự động |
Nghị quyết: |
10 mm |
Phần mềm: |
Giao diện người dùng trực quan |
Các tính năng AOI trực tuyến
1Hiệu suất chi phí cao
2. Máy ảnh màu công nghiệp tiêu chuẩn 5 triệu phơi sáng toàn cầu
3Công ty đầu tiên ở Trung Quốc sử dụng ống kính telecentric đường kính lớn (có thể được nhắm mục tiêu vào các sản phẩm)
4Hệ thống quang học được phát triển độc lập (sự nhất quán của nguồn ánh sáng)
5. nền tảng đúc tích hợp ổn định cao
Phạm vi ứng dụng: kiểm tra khớp hàn và thiết bị gắn

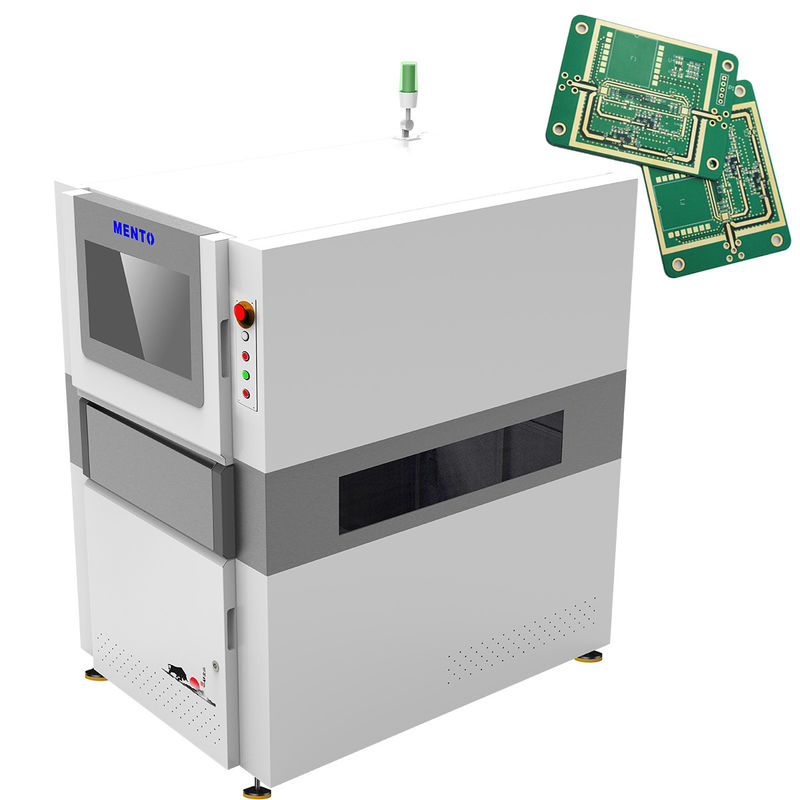

Máy kiểm tra 3D AOI được trang bị đèn LED RGB, cho phép nó chụp hình chất lượng cao của các PCB.Hệ thống chiếu sáng được tối ưu hóa để đảm bảo rằng máy có thể kiểm tra PCB với màu sắc và bề mặt hoàn thiện khác nhau, cung cấp kết quả kiểm tra chính xác và đáng tin cậy.
Máy ảnh kỹ thuật số 3D là thành phần chính của máy, chụp hình độ phân giải cao của các PCB từ nhiều góc.Máy ảnh có khả năng chụp hình ảnh của PCB với độ phân giải lên đến 20 micron, đảm bảo rằng ngay cả những khiếm khuyết nhỏ nhất cũng được phát hiện.
Máy chạy trên Windows 10, cung cấp một nền tảng ổn định và đáng tin cậy cho quy trình kiểm tra.Hệ điều hành đảm bảo rằng máy tương thích với nhiều ứng dụng phần mềm và thiết bị phần cứng, giúp dễ dàng tích hợp với các hệ thống khác.
Phương pháp kiểm tra 3D được sử dụng bởi máy là kỹ thuật kiểm tra tiên tiến nhất hiện có. Nó sử dụng nhiều camera để chụp hình ảnh của các PCB từ các góc khác nhau,tạo mô hình 3D của PCBĐiều này cho phép máy phát hiện các khiếm khuyết không thể nhìn thấy bằng các phương pháp kiểm tra 2D truyền thống.
Máy được trang bị giao diện người dùng trực quan, giúp dễ dàng thiết lập và vận hành.cung cấp một giao diện đơn giản và trực tiếp cho người dùngPhần mềm cũng có các thuật toán tiên tiến phân tích hình ảnh được máy chụp, cung cấp kết quả kiểm tra chính xác và đáng tin cậy.
Tóm lại, Máy AOI 3D là một máy kiểm tra hiện đại cung cấp các giải pháp kiểm tra chất lượng cao cho PCB.nó là sự lựa chọn hoàn hảo cho các công ty tìm kiếm các giải pháp kiểm tra chính xác và đáng tin cậy cho PCB của họCho dù bạn cần kiểm tra PCB nhỏ hoặc lớn, Máy kiểm tra 3D AOI là giải pháp lý tưởng cho nhu cầu của bạn.
| Mô hình thiết bị | K3205 | |
| Khả năng phát hiện | Các mục phát hiện | Chất in bị thiếu, quá nhiều hàn, hàn không đủ, hàn cầu, hàn đệm, hình dạng bất thường, offset |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu 5MP tốc độ cao |
| Nguồn ánh sáng | Nguồn ánh sáng DLP kép (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Hiệu suất phát hiện | Độ chính xác chiều cao (module hiệu chuẩn) | 1μm (sử dụng khối hiệu chuẩn) |
| Khả năng lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 500μm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha và hệ thống ánh sáng cấu trúc 3D hai chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Tốc độ di chuyển | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1350xD1000xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Định dạng đầu vào được hỗ trợ bởi phần mềm | Hỗ trợ định dạng Gerber (274X), ODB++ | |
| Các công cụ quản lý thống kê |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Báo cáo hàng ngày/tuần/tháng, thời gian thực SPC& Multiple Display |
|
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 °C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
Máy AOI 3D Mento-01 được trang bị phần mềm giao diện người dùng trực quan và có khả năng kiểm tra khớp hàn, thành phần và khiếm khuyết một cách dễ dàng.Nó tương thích với độ dày PCB từ 0.5mm đến 5mm và có thể kiểm tra lên đến 80 cm2/s, làm cho nó trở thành một hệ thống kiểm tra PCB nhanh chóng và hiệu quả.
Với trọng lượng 800 kg, Máy AOI 3D Mento-01 là mạnh mẽ và bền, đảm bảo rằng nó có thể chịu được thử nghiệm thời gian.đảm bảo rằng PCB của bạn có chất lượng cao nhấtSản phẩm này phù hợp với một loạt các ngành công nghiệp, bao gồm ô tô, hàng không vũ trụ, viễn thông và điện tử.
Cho dù bạn là một doanh nghiệp nhỏ hay một tập đoàn lớn, Máy Mento-01 3D AOI là một khoản đầu tư tuyệt vời cho nhu cầu kiểm tra PCB của bạn.Hiệu suất đáng tin cậy và dễ sử dụng làm cho nó trở thành một sản phẩm mong muốn cho bất kỳ hệ thống kiểm tra PCBVới thời gian giao hàng chỉ 1 tuần và các điều khoản thanh toán trực tuyến, mua sản phẩm này chưa bao giờ dễ dàng hơn.
Tóm lại, Máy AOI 3D Mento-01 là một hệ thống kiểm tra PCB hàng đầu phù hợp cho một loạt các ứng dụng.Các tính năng tiên tiến và công nghệ tiên tiến của nó làm cho nó trở thành một sản phẩm mong muốn cho bất kỳ ngành công nghiệp nào đòi hỏi kiểm tra PCB chính xác và hiệu quảVì vậy, đầu tư vào máy AOI 3D Mento-01 ngay hôm nay và đảm bảo rằng PCB của bạn có chất lượng cao nhất.
Sản phẩm máy AOI 3D của chúng tôi đi kèm với hỗ trợ kỹ thuật và dịch vụ toàn diện để đảm bảo hiệu suất và độ tin cậy tối ưu:
Chúng tôi tự hào về việc cung cấp dịch vụ khách hàng và hỗ trợ hàng đầu cho khách hàng quý báu của chúng tôi.
Bao bì sản phẩm
Máy AOI 3D sẽ được đóng gói trong một hộp bìa cứng với các phần chèn bọt để đảm bảo vận chuyển an toàn.Máy sẽ được bọc trong nhựa bảo vệ để ngăn ngừa bất kỳ vết trầy xước hoặc thiệt hại trong quá trình vận chuyểnCác hộp sẽ được dán nhãn với tên sản phẩm, số mô hình, và hướng dẫn xử lý.
Vận chuyển:
Máy AOI 3D sẽ được vận chuyển thông qua một dịch vụ vận chuyển đáng tin cậy. Chi phí vận chuyển sẽ được tính dựa trên điểm đến và trọng lượng của gói.Khách hàng sẽ nhận được một số theo dõi để theo dõi tình trạng vận chuyển của họThời gian giao hàng có thể khác nhau tùy thuộc vào điểm đến, nhưng khách hàng có thể mong đợi nhận được gói của họ trong vòng 5-7 ngày làm việc.
Dưới đây là một số câu hỏi thường gặp về Máy AOI 3D Mento-01:
Q: Máy AOI 3D Mento-01 là gì?
A: Máy AOI 3D Mento-01 là một máy kiểm tra quang học tự động công nghệ cao được sử dụng trong ngành công nghiệp bảng mạch in (PCB) để phát hiện khiếm khuyết trong PCB.
Hỏi: Máy AOI 3D Mento-01 được sản xuất ở đâu?
A: Máy AOI 3D Mento-01 được sản xuất tại Dongguan, Trung Quốc.
Q: Máy Mento-01 3D AOI được chứng nhận?
A: Có, Máy AOI 3D Mento-01 được chứng nhận theo ISO9001/ISO14001.
Q: Số lượng đặt hàng tối thiểu cho Máy AOI 3D Mento-01 là bao nhiêu?
A: Số lượng đặt hàng tối thiểu cho Máy AOI 3D Mento-01 là 1.
Q: Giá của Máy AOI 3D Mento-01 là bao nhiêu?
A: Giá của Máy AOI 3D Mento-01 có thể đàm phán.
Q: Thời gian giao hàng cho Máy AOI 3D Mento-01 là bao lâu?
A: Thời gian giao hàng cho Máy AOI 3D Mento-01 là 3 tuần.
Hỏi: Các điều khoản thanh toán cho Máy AOI 3D Mento-01 là gì?
A: Các điều khoản thanh toán cho Máy AOI 3D Mento-01 đang trực tuyến.
Hỏi: Khả năng cung cấp cho Máy AOI 3D Mento-01 là bao nhiêu?
A: Khả năng cung cấp cho Máy AOI 3D Mento-01 là 1000/tháng.
