Product Details
Nguồn gốc: đông quan trung quốc
Hàng hiệu: Mento
Chứng nhận: ISO9001/ISO14001
Số mô hình: k3205
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1
Giá bán: Negotiable
chi tiết đóng gói: W1350xD1000xH1600mm
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 1000/tháng
Loại máy ảnh: |
Máy ảnh kỹ thuật số 3D |
khu vực kiểm tra: |
Lên tới 510 X 510 mm |
Trọng lượng: |
1100 kg |
Phần mềm: |
Giao diện người dùng trực quan |
Độ dày PCB: |
0,5 - 5 triệu |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Tốc độ kiểm tra: |
Lên đến 80 cm2/giây |
Hệ điều hành: |
cửa sổ 10 |
Loại máy ảnh: |
Máy ảnh kỹ thuật số 3D |
khu vực kiểm tra: |
Lên tới 510 X 510 mm |
Trọng lượng: |
1100 kg |
Phần mềm: |
Giao diện người dùng trực quan |
Độ dày PCB: |
0,5 - 5 triệu |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Tốc độ kiểm tra: |
Lên đến 80 cm2/giây |
Hệ điều hành: |
cửa sổ 10 |
Các tính năng AOI trực tuyến
1Hiệu suất chi phí cao
2. Máy ảnh màu công nghiệp tiêu chuẩn 5 triệu phơi sáng toàn cầu
3Công ty đầu tiên ở Trung Quốc sử dụng ống kính telecentric đường kính lớn (có thể được nhắm mục tiêu vào các sản phẩm)
4Hệ thống quang học được phát triển độc lập (sự nhất quán của nguồn ánh sáng)
5. nền tảng đúc tích hợp ổn định cao
Phạm vi ứng dụng: kiểm tra khớp hàn và thiết bị gắn

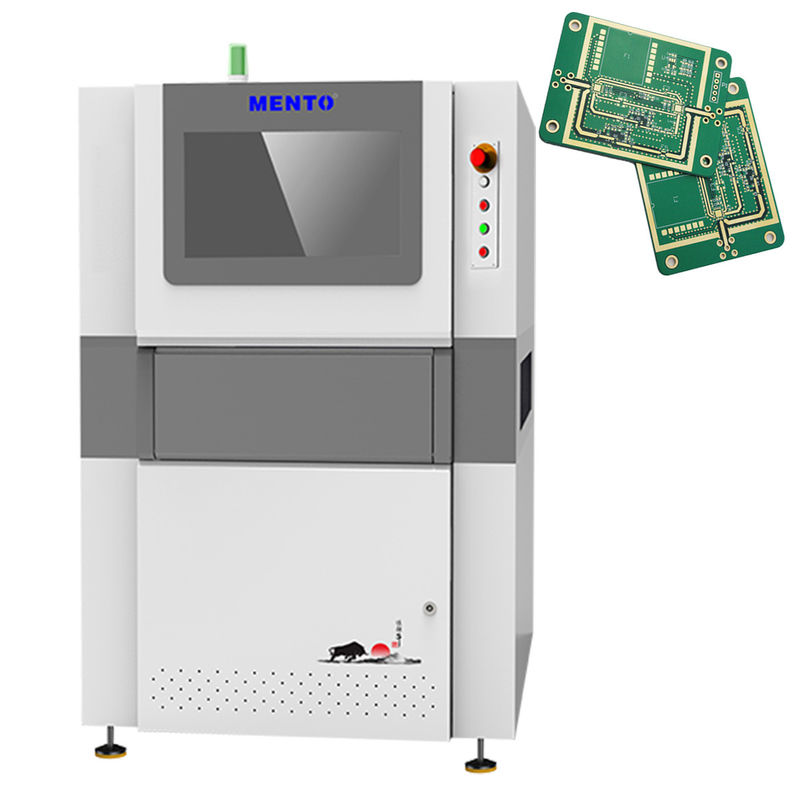

Được thiết kế với công nghệ mới nhất, Máy AOI 3D của chúng tôi là hoàn hảo để kiểm tra các bảng mạch in với độ chính xác và chính xác, đảm bảo rằng mọi sản phẩm đáp ứng các tiêu chuẩn chất lượng cao nhất.Với giao diện người dùng trực quan, người dùng có thể dễ dàng điều hướng và vận hành máy, làm cho nó trở thành một lựa chọn tuyệt vời cho cả người mới bắt đầu và các chuyên gia có kinh nghiệm.
Máy được trang bị công nghệ sắp xếp tự động, giúp tiết kiệm thời gian và cải thiện hiệu quả.Giảm khả năng lỗi của con người và cung cấp kết quả nhất quán mỗi lầnNgoài ra, trọng lượng của máy là 800 kg đảm bảo rằng nó vẫn ổn định và bền, làm cho nó lý tưởng cho việc sử dụng lâu dài.
Máy 3D AOI của chúng tôi tương thích với phiên bản mới nhất của hệ điều hành Windows 10, đảm bảo tích hợp liền mạch với phần mềm hiện có của bạn. Điều này làm cho nó dễ dàng cài đặt và sử dụng,và cho phép tích hợp dễ dàng với các ứng dụng phần mềm khác.
Tốc độ kiểm tra của máy lên đến 80 cm2/s làm cho nó trở thành một lựa chọn tuyệt vời cho môi trường sản xuất khối lượng lớn.giảm nguy cơ bị lỗi và tiết kiệm thời gian và tiền trong quá trình.
Nhìn chung, Máy AOI 3D là một lựa chọn tuyệt vời cho bất cứ ai tìm kiếm thiết bị PCB AOI đáng tin cậy và hiệu quả.và tốc độ kiểm tra cao, nó là giải pháp hoàn hảo cho bất cứ ai muốn cải thiện chất lượng sản phẩm của họ và hợp lý hóa quy trình sản xuất của họ.
Từ khóa: thiết bị PCB Aoi, thiết bị PCB Aoi, kiểm tra PCB Aoi
| Mô hình thiết bị | K3205 | |
| Khả năng phát hiện | Các mục phát hiện | Chất in bị thiếu, quá nhiều hàn, hàn không đủ, hàn cầu, hàn đệm, hình dạng bất thường, offset |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu 5MP tốc độ cao |
| Nguồn ánh sáng | Nguồn ánh sáng DLP kép (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Hiệu suất phát hiện | Độ chính xác chiều cao (module hiệu chuẩn) | 1μm (sử dụng khối hiệu chuẩn) |
| Khả năng lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 500μm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha và hệ thống ánh sáng cấu trúc 3D hai chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Tốc độ di chuyển | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1350xD1000xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Định dạng đầu vào được hỗ trợ bởi phần mềm | Hỗ trợ định dạng Gerber (274X), ODB++ | |
| Các công cụ quản lý thống kê |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Báo cáo hàng ngày/tuần/tháng, thời gian thực SPC& Multiple Display |
|
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 °C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
Tìm kiếm các nhà sản xuất thiết bị AOI đáng tin cậy? Máy AOI 3D của chúng tôi là giải pháp hoàn hảo cho kiểm tra PCB AOI.Hệ thống kiểm tra PCB của chúng tôi sử dụng sự liên kết tự động và công nghệ kiểm tra 3D để cung cấp kết quả chính xác ở tốc độ cao.
| Đặc điểm sản phẩm | Giá trị |
| Tên sản phẩm | Máy kiểm tra 3D AOI |
| Ánh sáng | RGB LED |
| Phương pháp sắp xếp | Phân chỉnh tự động |
| Hệ điều hành | Windows 10 |
| Các loại kiểm tra | Khớp hàn, thành phần, khiếm khuyết |
| Loại máy ảnh | Máy ảnh kỹ thuật số 3D |
| Phần mềm | Giao diện người dùng trực quan |
| Cung cấp điện | AC 220V, 50/60Hz |
| Khu vực kiểm tra | Đến 510 X 510 mm |
| Độ dày PCB | 0.5 - 5 mm |
| Phương pháp kiểm tra | Kiểm tra 3D |
Máy Mento-01 có độ dày PCB từ 0,5 - 5 mm và diện tích kiểm tra lên đến 510 x 510 mm. Máy được trang bị đèn LED RGB và có độ phân giải 10 μm.Trọng lượng của máy là 800 kg.
Các trường hợp và kịch bản ứng dụng sản phẩm cho máy AOI 3D Mento-01 là như sau:
Nhìn chung, máy AOI 3D Mento-01 là một công cụ thiết yếu cho bất kỳ tổ chức nào yêu cầu kiểm tra PCB chính xác và hiệu quả.Các tính năng và thông số kỹ thuật của máy làm cho nó trở thành sự lựa chọn lý tưởng cho các doanh nghiệp coi trọng chất lượng và độ chính xác trong quy trình sản xuất của họ.
Hỗ trợ kỹ thuật và dịch vụ sản phẩm máy AOI 3D bao gồm:
- Hỗ trợ lắp đặt và thiết lập
- Đào tạo thiết bị và hỗ trợ hoạt động
- Dịch vụ bảo trì và hiệu chuẩn thường xuyên
- Dịch vụ khắc phục sự cố và sửa chữa
- Cập nhật và nâng cấp phần mềm
- Tư vấn kỹ thuật và hỗ trợ khách hàng
Bao bì sản phẩm
Máy AOI 3D sẽ được đóng gói trong một hộp bìa cứng, được thiết kế để bảo vệ máy trong quá trình vận chuyển.Máy sẽ được đặt an toàn trong đệm bọt để ngăn ngừa bất kỳ thiệt hại nào trong quá trình vận chuyểnCác gói cũng sẽ bao gồm một dây điện, hướng dẫn sử dụng, và bất kỳ cáp cần thiết để thiết lập.
Vận chuyển:
Máy AOI 3D sẽ được vận chuyển bằng một dịch vụ vận chuyển có uy tín cung cấp theo dõi và bảo hiểm.nhưng chúng tôi sẽ cung cấp một số theo dõi một khi gói đã được vận chuyểnVui lòng đảm bảo rằng có ai đó có sẵn để nhận và ký cho gói khi giao hàng.
A: Tên thương hiệu của sản phẩm này là Mento.
Q: Số mẫu của sản phẩm này là gì?
A: Số mô hình của sản phẩm này là Mento-01.
Q: Sản phẩm này được sản xuất ở đâu?
A: Sản phẩm này được sản xuất tại Trung Quốc Dongguan.
Q: Sản phẩm này có đi kèm với bất kỳ chứng nhận nào không?
A: Có, sản phẩm này đi kèm với chứng nhận ISO9001 / ISO14001.
Q: Số lượng đặt hàng tối thiểu cho sản phẩm này là bao nhiêu?
A: Số lượng đặt hàng tối thiểu cho sản phẩm này là 1.
Q: Giá của sản phẩm này có thể đàm phán không?
A: Vâng, giá của sản phẩm này có thể đàm phán.
Q: Sẽ mất bao lâu để nhận được sản phẩm sau khi đặt hàng?
A: Thời gian giao hàng cho sản phẩm này là 1 tuần.
Q: Những điều khoản thanh toán cho sản phẩm này là gì?
A: Các điều khoản thanh toán cho sản phẩm này là trực tuyến.
Q: Khả năng cung cấp của sản phẩm này là bao nhiêu?
A: Khả năng cung cấp của sản phẩm này là 1000/tháng.
