Product Details
Nguồn gốc: Đông Quan, Trung Quốc
Hàng hiệu: MENTO
Chứng nhận: FCC,ROHS,ISO9000,ISO14001
Số mô hình: K3212
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: T/T,
Khả năng cung cấp: 1000 chiếc / M
Tôc độ di chuyển: |
800mm/giây |
Máy ảnh: |
12MP, màu |
Tiêu chuẩn: |
SMEMA |
Thành phần cốt lõi: |
Động cơ |
bảo hành: |
3 tháng |
Hệ điều hành: |
các cửa sổ |
Kích thước: |
1200X1200X1600mm |
Cảng: |
Shenzhen |
Tôc độ di chuyển: |
800mm/giây |
Máy ảnh: |
12MP, màu |
Tiêu chuẩn: |
SMEMA |
Thành phần cốt lõi: |
Động cơ |
bảo hành: |
3 tháng |
Hệ điều hành: |
các cửa sổ |
Kích thước: |
1200X1200X1600mm |
Cảng: |
Shenzhen |
Các tính năng AOI trực tuyến
1Hiệu suất chi phí cao
2. Máy ảnh màu công nghiệp tiêu chuẩn 5 triệu phơi sáng toàn cầu
3Công ty đầu tiên ở Trung Quốc sử dụng ống kính telecentric đường kính lớn (có thể được nhắm mục tiêu vào các sản phẩm)
4Hệ thống quang học được phát triển độc lập (sự nhất quán của nguồn ánh sáng)
5. nền tảng đúc tích hợp ổn định cao
Phạm vi ứng dụng: kiểm tra khớp hàn và thiết bị gắn
| Mô hình thiết bị | K3212 | |
| Khả năng phát hiện | Các mục phát hiện | Chất in bị thiếu, quá nhiều hàn, hàn không đủ, hàn cầu, hàn đệm, hình dạng bất thường, offset |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu tốc độ cao 12MP |
| Nguồn ánh sáng | Nguồn ánh sáng DLP kép (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Hiệu suất phát hiện | Độ chính xác chiều cao (module hiệu chuẩn) | 1μm (sử dụng khối hiệu chuẩn) |
| Khả năng lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 500μm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha và hệ thống ánh sáng cấu trúc 3D hai chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Tốc độ di chuyển | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1350xD1000xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Định dạng đầu vào được hỗ trợ bởi phần mềm | Hỗ trợ định dạng Gerber (274X), ODB++ | |
| Các công cụ quản lý thống kê |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Báo cáo hàng ngày/tuần/tháng, thời gian thực SPC& Multiple Display |
|
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 °C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |

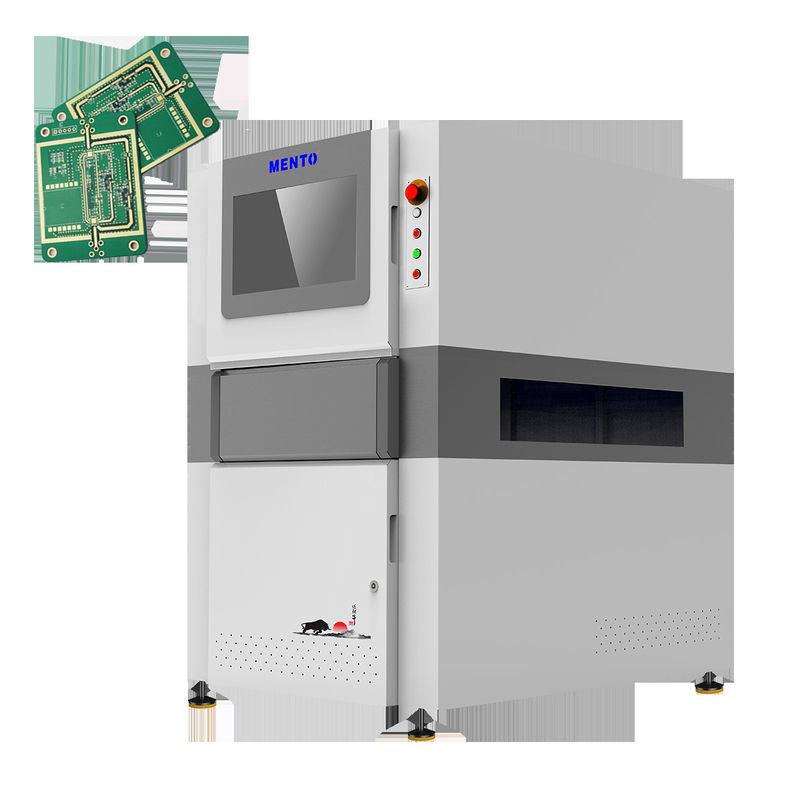

Máy SMT AOI tự hào có một khu vực kiểm tra lớn lên đến 460 x 610 mm, cho phép nó kiểm tra một loạt các kích thước và loại PCB.Nó có khả năng kiểm tra các loại khác nhau của các khiếm khuyết như thiếu thành phầnMáy được thiết kế để dễ sử dụng và bảo trì, làm cho nó lý tưởng cho cả các hoạt động sản xuất quy mô nhỏ và lớn.
Với bảo hành 3 tháng, bạn có thể dựa vào Máy SMT AOI để cung cấp cho bạn kết quả kiểm tra chính xác và hiệu quả mỗi lần.Các thuật toán phần mềm tiên tiến và khả năng xử lý tốc độ cao đảm bảo nó có thể theo kịp nhu cầu của các dây chuyền sản xuất SMT hiện đạiGiao diện thân thiện với người dùng cho phép bạn tùy chỉnh các thông số kiểm tra, làm cho nó dễ dàng để thiết lập và vận hành.
Tóm lại, Máy SMT AOI là một công cụ mạnh mẽ và hiệu quả để kiểm tra ngoại hình SMT và PCB AOI. Máy ảnh công nghiệp của nó, tiêu chuẩn SMEMA, khu vực kiểm tra lớn,và giao diện thân thiện với người dùng làm cho nó là sự lựa chọn hoàn hảo cho các hoạt động sản xuất của tất cả các kích thước. Đầu tư vào máy SMT AOI ngày hôm nay và đưa kiểm soát chất lượng của bạn lên cấp độ tiếp theo.
| Máy SMT AOI | Công cụ kiểm tra quang học AOI |
| Tốc độ di chuyển | 800mm/s |
| Kích thước | 1200 X 1200 X 1600 mm |
| Cảng | Shenzhen |
| Máy ảnh | Chín triệu pixel |
| Phương pháp chiếu sáng | Đèn LED |
| Kính kính | Công ty đầu tiên ở Trung Quốc sử dụng ống kính telecentric đường kính lớn |
| Mô hình | AOI |
| Gói | Vỏ gỗ |
| Máy ảnh | 12MP, màu |
| Tiêu chuẩn | SMEMA |
Máy AOI SMT là một dụng cụ kiểm tra quang học tự động được thiết kế để kiểm tra bảng mạch in (PCB) trong quá trình sản xuất.Nó được trang bị camera 9 triệu pixel.Công ty đầu tiên ở Trung Quốc sử dụng ống kính telecentric đường kính lớn,Mento đã độc lập phát triển một hệ thống quang học đảm bảo kết quả kiểm tra chính xác và đáng tin cậy.
Máy SMT AOI phù hợp với các trường hợp và kịch bản ứng dụng khác nhau. Nó lý tưởng để sử dụng trong các nhà máy sản xuất điện tử,khi nó giúp đảm bảo rằng PCB đáp ứng các tiêu chuẩn chất lượng yêu cầuMáy cũng phù hợp để sử dụng trong phòng thí nghiệm nghiên cứu và phát triển, nơi nó có thể được sử dụng để thử nghiệm và tinh chỉnh các thiết kế PCB mới.
Máy AOI SMT được cung cấp trong một vỏ gỗ đảm bảo rằng nó đến đích trong tình trạng tốt. Máy có kích thước 1200 x 1200 x 1600 mm,làm cho nó nhỏ gọn và dễ dàng di chuyển xung quanh sàn nhà máyVới khả năng cung cấp 1000 bộ/tháng, Mento có thể đáp ứng nhu cầu của khách hàng lớn và nhỏ.
Q: Tên thương hiệu của máy SMT AOI là gì?
A: Tên thương hiệu của máy SMT AOI là MENTO.
Q: Máy AOI SMT được sản xuất ở đâu?
A: Máy SMT AOI được sản xuất tại Dongguan, Trung Quốc.
Q: Máy SMT AOI có chứng nhận nào?
A: Máy SMT AOI được chứng nhận bởi FCC, ROHS, ISO9000, và ISO14001.
Q: Số lượng đặt hàng tối thiểu cho máy SMT AOI là bao nhiêu?
A: Số lượng đặt hàng tối thiểu cho Máy AOI SMT là 1.
Q: Thời gian giao hàng cho máy SMT AOI là bao lâu?
A: Thời gian giao hàng cho Máy AOI SMT là 3 tuần.
Hỏi: Các điều khoản thanh toán cho máy SMT AOI là gì?
A: Các điều khoản thanh toán cho Máy SMT AOI là T/T.
Q: Khả năng cung cấp cho máy SMT AOI là bao nhiêu?
A: Khả năng cung cấp cho Máy AOI SMT là 1000PCS/M.
