Product Details
Nguồn gốc: Đông Quan, Trung Quốc
Hàng hiệu: MENTO
Chứng nhận: FCC,ROHS,ISO9000,ISO14001
Số mô hình: k3205
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: T/T,
Khả năng cung cấp: 1000 chiếc / M
Chất lượng: |
chất lượng hàng đầu |
bảo hành: |
3 tháng |
Hệ điều hành: |
các cửa sổ |
ống kính: |
Công ty đầu tiên ở Trung Quốc sử dụng ống kính viễn tâm đường kính lớn |
Kích thước: |
1200X1200X1600mm |
Tôc độ di chuyển: |
800mm/giây |
Tiêu chuẩn: |
SMEMA |
Hệ thống quang học: |
Hệ thống quang học được phát triển độc lập |
Chất lượng: |
chất lượng hàng đầu |
bảo hành: |
3 tháng |
Hệ điều hành: |
các cửa sổ |
ống kính: |
Công ty đầu tiên ở Trung Quốc sử dụng ống kính viễn tâm đường kính lớn |
Kích thước: |
1200X1200X1600mm |
Tôc độ di chuyển: |
800mm/giây |
Tiêu chuẩn: |
SMEMA |
Hệ thống quang học: |
Hệ thống quang học được phát triển độc lập |

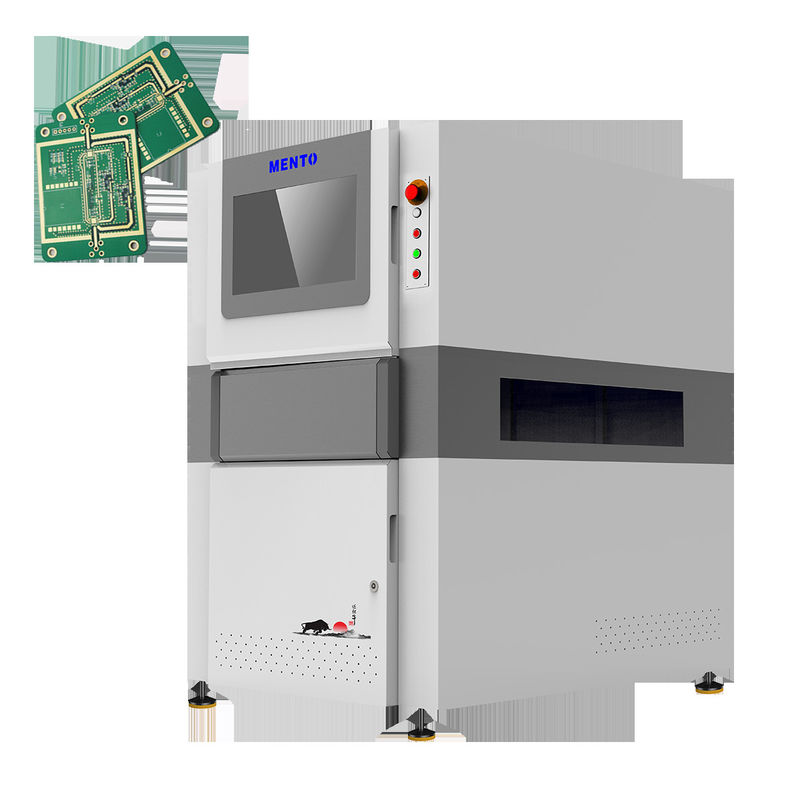

Các tính năng AOI trực tuyến
1Hiệu suất chi phí cao
2. Máy ảnh màu công nghiệp tiêu chuẩn 5 triệu phơi sáng toàn cầu
3Công ty đầu tiên ở Trung Quốc sử dụng ống kính telecentric đường kính lớn (có thể được nhắm mục tiêu vào các sản phẩm)
4Hệ thống quang học được phát triển độc lập (sự nhất quán của nguồn ánh sáng)
5. nền tảng đúc tích hợp ổn định cao
Phạm vi ứng dụng: kiểm tra khớp hàn và thiết bị gắn
| Mô hình thiết bị | K3205 | |
| Khả năng phát hiện | Các mục phát hiện | Chất in bị thiếu, quá nhiều hàn, hàn không đủ, hàn cầu, hàn đệm, hình dạng bất thường, offset |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu 5MP tốc độ cao |
| Nguồn ánh sáng | Nguồn ánh sáng DLP kép (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Hiệu suất phát hiện | Độ chính xác chiều cao (module hiệu chuẩn) | 1μm (sử dụng khối hiệu chuẩn) |
| Khả năng lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 500μm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha và hệ thống ánh sáng cấu trúc 3D hai chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Tốc độ di chuyển | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1350xD1000xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Định dạng đầu vào được hỗ trợ bởi phần mềm | Hỗ trợ định dạng Gerber (274X), ODB++ | |
| Các công cụ quản lý thống kê |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Báo cáo hàng ngày/tuần/tháng, thời gian thực SPC& Multiple Display |
|
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 °C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
Thiết bị kiểm tra trực quan AOI của chúng tôi được đặt trong một vỏ gỗ chắc chắn để bảo vệ nó trong quá trình vận chuyển và lưu trữ.đảm bảo kết quả kiểm tra chính xác và đáng tin cậy mỗi lầnHệ thống của chúng tôi là hệ thống đầu tiên trong ngành sử dụng ống kính telecentric đường kính lớn, cung cấp chất lượng hình ảnh được nâng cao và độ chính xác kiểm tra được cải thiện.
Máy SMT AOI cũng có tính tương thích tiêu chuẩn SMEMA, cho phép tích hợp liền mạch với dây chuyền sản xuất hiện tại của bạn.Nó có thể dễ dàng được kết nối với các máy khác sử dụng giao thức liên lạc SMEMA, cho phép giao tiếp hiệu quả và hiệu quả giữa các máy.
Chúng tôi đứng đằng sau chất lượng và độ tin cậy của sản phẩm của chúng tôi, đó là lý do tại sao chúng tôi cung cấp bảo hành 3 tháng trên máy SMT AOI của chúng tôi.Nhóm chuyên gia của chúng tôi luôn sẵn sàng để cung cấp hỗ trợ kỹ thuật và hỗ trợ nếu bạn gặp bất kỳ vấn đề nào với máy của bạn.
| Đặc điểm sản phẩm | Giá trị |
| Tên sản phẩm | PCB AOI |
| Khu vực kiểm tra | Tối đa 460 x 610 mm |
| Chất lượng | Chất lượng hàng đầu |
| Tiêu chuẩn | SMEMA |
| Tốc độ di chuyển | 800mm/s |
| Gói | Vỏ gỗ |
| Các thành phần cốt lõi | Động cơ |
| Thời gian dẫn đầu | 1 đến 5 ngày làm việc |
| Máy ảnh công nghiệp | Máy ảnh màu công nghiệp tiêu chuẩn 5 triệu lần phơi sáng toàn cầu |
| Kính kính | Công ty đầu tiên ở Trung Quốc sử dụng ống kính telecentric đường kính lớn |
| Bảo hành | 3 tháng |
| Loại sản phẩm | Thiết bị kiểm tra AOI, Thiết bị kiểm tra trực quan AOI |
Máy SMT AOI của chúng tôi được trang bị một hệ thống quang học được phát triển độc lập đảm bảo kết quả kiểm tra chính xác cao. Máy này hoàn hảo cho các dịp và kịch bản ứng dụng khác nhau,bao gồm:
Máy SMT AOI của chúng tôi được chứng nhận bởi FCC, ROHS, ISO9000, và ISO14001, đảm bảo chất lượng và an toàn của nó. Chúng tôi yêu cầu số lượng đặt hàng tối thiểu là 1 và cung cấp thời gian giao hàng 3 tuần.Điều khoản thanh toán là T / T, và chúng tôi có khả năng cung cấp 1000PCS / M.
Hệ điều hành của máy SMT AOI của chúng tôi là Windows, làm cho nó dễ sử dụng và dễ vận hành.có chất lượng cao và đảm bảo độ bền và tuổi thọ của máy.
Máy SMT AOI có kích thước 1200 X 1200 X 1600 mm, làm cho nó nhỏ gọn và dễ dàng phù hợp với bất kỳ không gian làm việc nào.đảm bảo rằng khách hàng của chúng tôi nhận được đơn đặt hàng của họ đúng thời gian.
Đầu tư vào Máy AOI SMT của chúng tôi sẽ giúp các nhà sản xuất phát hiện và xác định các khiếm khuyết trong quá trình sản xuất, do đó đảm bảo rằng chỉ có các sản phẩm chất lượng cao được cung cấp cho thị trường.Liên hệ với chúng tôi ngay hôm nay để đặt hàng!
Tên thương hiệu của máy SMT AOI là gì?
MENTO
Máy SMT AOI được sản xuất ở đâu?
Máy SMT AOI được sản xuất tại Dongguan, Trung Quốc.
Máy SMT AOI có chứng nhận nào?
Máy SMT AOI được chứng nhận bởi FCC, ROHS, ISO9000, và ISO14001.
Số lượng đặt hàng tối thiểu cho máy SMT AOI là bao nhiêu?
Số lượng đặt hàng tối thiểu cho Máy AOI SMT là 1.
Thời gian giao hàng cho máy AOI SMT là bao nhiêu?
Thời gian giao hàng cho Máy AOI SMT là 3 tuần.
Các điều khoản thanh toán cho máy AOI SMT là gì?
Các điều khoản thanh toán cho Máy AOI SMT là T/T.
Khả năng cung cấp của Máy AOI SMT là bao nhiêu?
Khả năng cung cấp của Máy SMT AOI là 1000PCS/M.
