Product Details
Nguồn gốc: đông quan trung quốc
Hàng hiệu: Mento
Chứng nhận: ISO9001/ISO14001
Số mô hình: K3412
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1
Giá bán: Negotiable
chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: trực tuyến, L/C, T/T
Khả năng cung cấp: 1000/tháng
phương pháp căn chỉnh: |
căn chỉnh tự động |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Loại máy ảnh: |
Máy ảnh kỹ thuật số 3D |
Hệ điều hành: |
cửa sổ 10 |
Phần mềm: |
Giao diện người dùng trực quan |
khu vực kiểm tra: |
Lên tới 510 X 510 mm |
Độ dày PCB: |
0,5 - 5 triệu |
Trọng lượng: |
1100 kg |
phương pháp căn chỉnh: |
căn chỉnh tự động |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Loại máy ảnh: |
Máy ảnh kỹ thuật số 3D |
Hệ điều hành: |
cửa sổ 10 |
Phần mềm: |
Giao diện người dùng trực quan |
khu vực kiểm tra: |
Lên tới 510 X 510 mm |
Độ dày PCB: |
0,5 - 5 triệu |
Trọng lượng: |
1100 kg |
Các tính năng AOI trực tuyến
1Hiệu suất chi phí cao
2. Máy ảnh màu công nghiệp tiêu chuẩn 5 triệu phơi sáng toàn cầu
3Công ty đầu tiên ở Trung Quốc sử dụng ống kính telecentric đường kính lớn (có thể được nhắm mục tiêu vào các sản phẩm)
4Hệ thống quang học được phát triển độc lập (sự nhất quán của nguồn ánh sáng)
5. nền tảng đúc tích hợp ổn định cao
Phạm vi ứng dụng: kiểm tra khớp hàn và thiết bị gắn

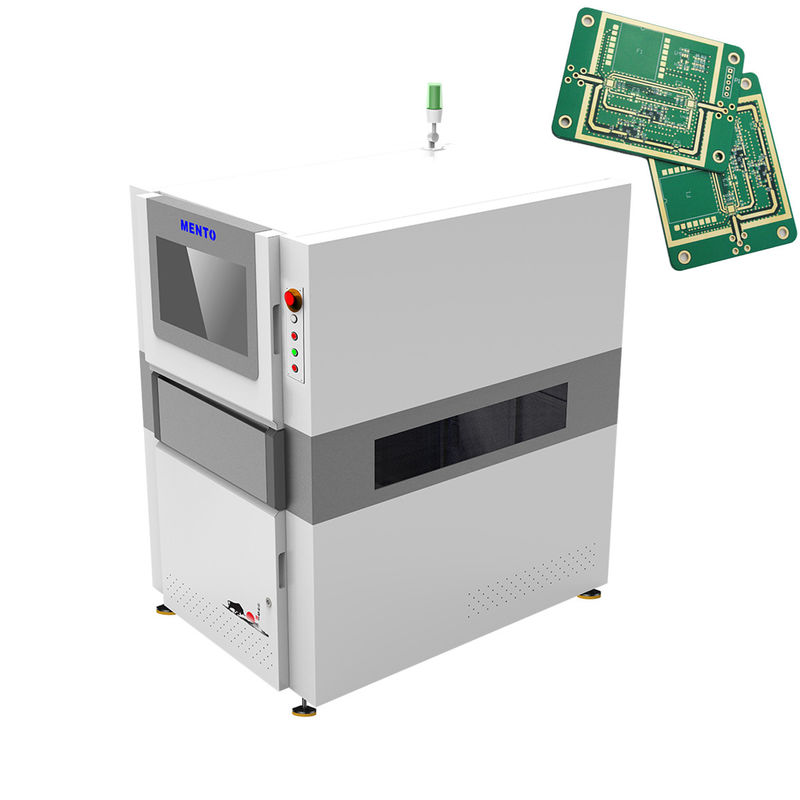

Máy kiểm tra 3D AOI là một giải pháp toàn diện cho các nhà sản xuất yêu cầu kiểm tra PCB đáng tin cậy, chất lượng cao. Công nghệ sắp xếp tự động đảm bảo kiểm tra chính xác,Giảm nguy cơ lỗi và khiếm khuyết. Máy được xây dựng cho tốc độ, với tốc độ kiểm tra ấn tượng lên đến 80 cm2/s.Điều này có nghĩa là các nhà sản xuất có thể xử lý một số lượng lớn PCB nhanh chóng và hiệu quả.
| Mô hình thiết bị | K3412 | |
| Khả năng phát hiện | Các mục phát hiện | |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu tốc độ cao 12MP |
| Nguồn ánh sáng | 4 Nguồn ánh sáng DLP (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Khả năng lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 20mm/40mm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha và hệ thống ánh sáng cấu trúc 3D hai chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Tốc độ di chuyển | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1000xD1380xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 °C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
Máy AOI 3D này là một sản phẩm hiện đại được sản xuất bởi các nhà sản xuất thiết bị AOI hàng đầu.Nó được trang bị một camera kỹ thuật số 3D độ phân giải cao và tính năng căn chỉnh tự động đảm bảo kết quả kiểm tra chính xác.
| Tốc độ kiểm tra: | Tối đa 80 Cm2/s |
| Phương pháp kiểm tra: | Kiểm tra 3D |
| Phần mềm: | Giao diện người dùng trực quan |
| Nguồn cung cấp điện: | AC 220V, 50/60Hz |
| Các loại kiểm tra: | Khớp hàn, thành phần, khiếm khuyết |
| Loại máy ảnh: | Máy ảnh kỹ thuật số 3D |
| Phương pháp sắp xếp: | Phân chỉnh tự động |
| Kích thước: | L 1300 X W 1300 X H 1500 mm |
| Trọng lượng: | 800 kg |
| Nghị quyết: | 10 μm |
Máy AOI 3D Mento-01 đã được chứng nhận với ISO9001/ISO14001, đảm bảo chất lượng và hiệu suất của nó.nó là một lựa chọn giá cả phải chăng cho các doanh nghiệp nhỏ và lớn như nhauThời gian giao hàng cho sản phẩm này chỉ là 1 tuần, và thanh toán có thể được thực hiện trực tuyến.
Một trong những tính năng chính của Mento-01 là giao diện người dùng trực quan, giúp nó dễ sử dụng cho cả người dùng có kinh nghiệm và người mới bắt đầu.Sản phẩm này được trang bị một khu vực kiểm tra mạnh mẽ lên đến 510 x 510 mm, làm cho nó hoàn hảo cho PCB lớn.
Máy AOI 3D Mento-01 lý tưởng cho một loạt các ứng dụng và kịch bản. Nó đặc biệt hữu ích cho các hệ thống kiểm tra PCB trong các dây chuyền sản xuất và lắp ráp.Nó cũng có thể được sử dụng bởi các nhà sản xuất thiết bị Aoi để đảm bảo PCB chất lượng cao đang được sản xuất.
Với các loại kiểm tra mạnh mẽ của nó, bao gồm khớp hàn, thành phần và khiếm khuyết, Mento-01 là một sản phẩm linh hoạt có thể xử lý một loạt các nhiệm vụ kiểm tra.làm cho nó một sản phẩm nhanh chóng và hiệu quả có thể giúp giảm thời gian sản xuất.
Nhìn chung, máy AOI 3D Mento-01 là một lựa chọn tuyệt vời cho các công ty tìm kiếm một giải pháp đáng tin cậy và hiệu quả cho nhu cầu kiểm tra PCB của họ.Hiệu suất chất lượng cao và giá cả cạnh tranh làm cho nó trở thành một khoản đầu tư tuyệt vời có thể mang lại lợi ích cho các doanh nghiệp ở mọi quy môVới khả năng cung cấp 1000 / tháng, sản phẩm này có sẵn để đáp ứng nhu cầu của bạn.
Hỗ trợ kỹ thuật và dịch vụ sản phẩm máy AOI 3D bao gồm:
Bao bì sản phẩm
Vận chuyển:
Câu hỏi thường gặp về Máy AOI 3D Mento-01:
Hỏi: Mẫu máy AOI 3D Mento-01 có nguồn gốc từ đâu?
A: Máy AOI 3D Mento-01 được sản xuất ở Trung Quốc, cụ thể là ở Dongguan.
Hỏi: Máy AOI 3D Mento-01 có chứng nhận nào?
A: Máy AOI 3D Mento-01 có chứng chỉ ISO9001 / ISO14001.
Hỏi: Số lượng đặt hàng tối thiểu cho Máy AOI 3D Mento-01 là bao nhiêu?
A: Số lượng đặt hàng tối thiểu cho Máy AOI 3D Mento-01 là 1.
Q: Thời gian giao hàng cho máy AOI 3D Mento-01 là bao lâu?
A: Thời gian giao hàng cho Máy AOI 3D Mento-01 là 3 tuần.
Hỏi: Khả năng cung cấp của Máy AOI 3D Mento-01 là bao nhiêu?
A: Khả năng cung cấp của Máy AOI 3D Mento-01 là 1000/tháng.
Hỏi: Các điều khoản thanh toán cho Máy AOI 3D Mento-01 là gì?
A: Các điều khoản thanh toán cho Máy AOI 3D Mento-01 là trực tuyến và có thể đàm phán.
