Product Details
Nguồn gốc: đông quan trung quốc
Hàng hiệu: Mento
Chứng nhận: ISO9001/ISO14001
Số mô hình: k3205
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1
Giá bán: Negotiable
chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: trực tuyến, L/C, T/T
Khả năng cung cấp: 1000/tháng
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Thắp sáng: |
LED RGB |
khu vực kiểm tra: |
Lên tới 510 X 510 mm |
Hệ điều hành: |
cửa sổ 10 |
Tốc độ kiểm tra: |
Lên đến 80 cm2/giây |
Phần mềm: |
Giao diện người dùng trực quan |
Độ dày PCB: |
0,5 - 5 triệu |
Nghị quyết: |
10 mm |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Thắp sáng: |
LED RGB |
khu vực kiểm tra: |
Lên tới 510 X 510 mm |
Hệ điều hành: |
cửa sổ 10 |
Tốc độ kiểm tra: |
Lên đến 80 cm2/giây |
Phần mềm: |
Giao diện người dùng trực quan |
Độ dày PCB: |
0,5 - 5 triệu |
Nghị quyết: |
10 mm |
Các tính năng AOI trực tuyến
1Hiệu suất chi phí cao
2. Máy ảnh màu công nghiệp tiêu chuẩn 5 triệu phơi sáng toàn cầu
3Công ty đầu tiên ở Trung Quốc sử dụng ống kính telecentric đường kính lớn (có thể được nhắm mục tiêu vào các sản phẩm)
4Hệ thống quang học được phát triển độc lập (sự nhất quán của nguồn ánh sáng)
5. nền tảng đúc tích hợp ổn định cao
Phạm vi ứng dụng: kiểm tra khớp hàn và thiết bị gắn

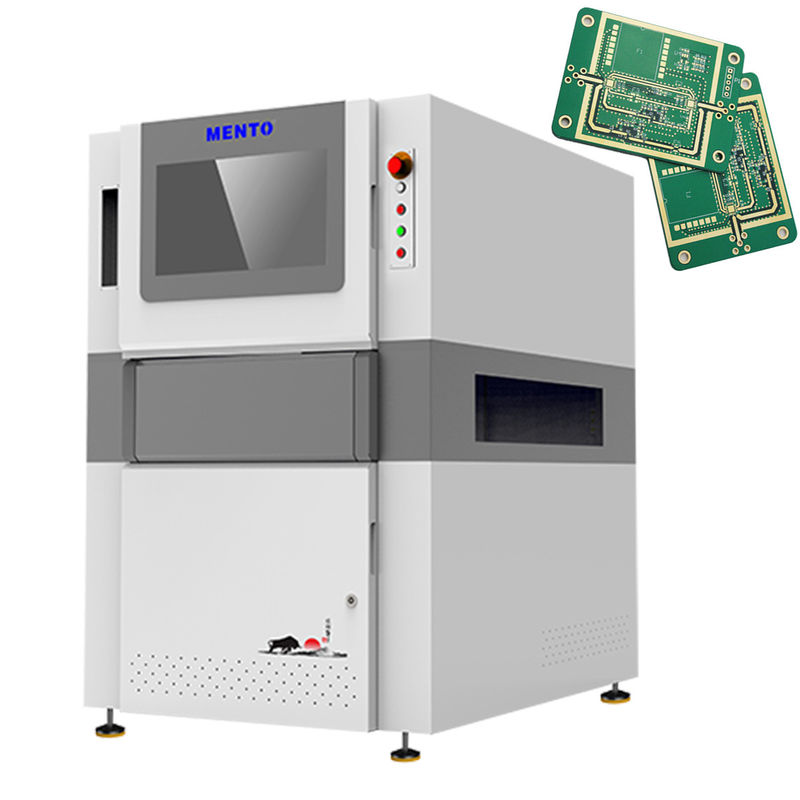

Máy kiểm tra 3D AOI được trang bị nguồn điện AC 220V, 50/60Hz mạnh mẽ đảm bảo hoạt động ổn định và đáng tin cậy.Máy này sử dụng một máy ảnh kỹ thuật số 3D mà chụp hình ảnh độ phân giải cao của các tập hợp điện tửMáy ảnh có khả năng chụp hình ảnh từ các góc khác nhau, cung cấp một cái nhìn 360 độ của tập hợp.không để cho sai lầm.
Máy kiểm tra 3D AOI sử dụng đèn LED RGB để chiếu sáng các bộ phận điện tử. Hệ thống chiếu sáng này cung cấp ánh sáng nhất quán và đồng nhất,đảm bảo rằng tất cả các thành phần và các khớp hàn được nhìn thấy rõĐèn LED RGB cũng cung cấp khả năng điều chỉnh nhiệt độ màu sắc và cường độ, cung cấp ánh sáng tối ưu cho các loại lắp ráp khác nhau.
| Mô hình thiết bị | K3205 | |
| Khả năng phát hiện | Các mục phát hiện | Chất in bị thiếu, quá nhiều hàn, hàn không đủ, hàn cầu, hàn đệm, hình dạng bất thường, offset |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu 5MP tốc độ cao |
| Nguồn ánh sáng | Nguồn ánh sáng DLP kép (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Hiệu suất phát hiện | Độ chính xác chiều cao (module hiệu chuẩn) | 1μm (sử dụng khối hiệu chuẩn) |
| Khả năng lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 500μm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha và hệ thống ánh sáng cấu trúc 3D hai chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Tốc độ di chuyển | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1350xD1000xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Định dạng đầu vào được hỗ trợ bởi phần mềm | Hỗ trợ định dạng Gerber (274X), ODB++ | |
| Các công cụ quản lý thống kê |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Báo cáo hàng ngày/tuần/tháng, thời gian thực SPC& Multiple Display |
|
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 °C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
Máy 3D AOI này là một hệ thống kiểm tra PCB hàng đầu được thiết kế để đạt được độ chính xác kiểm tra cao nhất.Nó được sản xuất bởi các nhà sản xuất thiết bị Aoi hàng đầu và được trang bị một máy ảnh kỹ thuật số 3D để kiểm tra chính xác các khớp hànMáy có thể kiểm tra một khu vực lên đến 510 x 510 mm bằng cách sử dụng phương pháp kiểm tra 3D. Phần mềm giao diện người dùng trực quan làm cho nó dễ sử dụng cho các nhà khai thác ở mọi cấp độ.
| Nghị quyết | 10 μm |
| Khu vực kiểm tra | Đến 510 X 510 mm |
| Trọng lượng | 800 kg |
| Loại máy ảnh | Máy ảnh kỹ thuật số 3D |
| Phần mềm | Giao diện người dùng trực quan |
| Độ dày PCB | 0.5 - 5 mm |
| Ánh sáng | RGB LED |
| Phương pháp kiểm tra | Kiểm tra 3D |
| Tốc độ kiểm tra | Tối đa 80 Cm2/s |
| Cấu trúc | W1000mmxD1380mmxH1600mm |
Một trong những tính năng chính của sản phẩm này là nó có thể kiểm tra các loại khiếm khuyết khác nhau như các khớp hàn, các thành phần và các lỗi khác.Nó là một giải pháp lý tưởng cho các nhà sản xuất điện tử cần đảm bảo chất lượng sản phẩm của họ trước khi đưa chúng ra thị trường. Mento-01 có thể phát hiện và cảnh báo người dùng về bất kỳ vấn đề tiềm ẩn nào, đảm bảo rằng PCB không có bất kỳ khiếm khuyết nào trước khi nó được vận chuyển.
Mento-01 phù hợp với các dịp và kịch bản khác nhau, chẳng hạn như các công ty sản xuất PCB, nhà máy lắp ráp điện tử và các nhà thiết kế sản phẩm điện tử.Nó cũng hữu ích cho việc sửa chữa các thiết bị điện tử cần kiểm tra PCB và sửa chữa để hoạt động đúng cách.
Khu vực kiểm tra của Mento-01 có thể bao gồm tối đa 510 x 510 mm, làm cho nó phù hợp với PCB có kích thước lớn.Phương pháp sắp xếp tự động được sử dụng trong sản phẩm này đảm bảo rằng kiểm tra chính xác và nhất quánVới khả năng cung cấp 1000 / tháng, sản phẩm này có thể đáp ứng nhu cầu của các khách hàng khác nhau.
Mento-01 tương thích với độ dày PCB từ 0,5-5mm. Giá của sản phẩm này là thương lượng, và thời gian giao hàng là 1 tuần. Các điều khoản thanh toán có thể được thực hiện trực tuyến,làm cho quá trình giao dịch thuận tiện hơn cho khách hàng.
Tóm lại, Mento-01 là một hệ thống kiểm tra PCB đáng tin cậy, chính xác và hiệu quả có thể giúp các nhà sản xuất điện tử đảm bảo chất lượng sản phẩm của họ.Nó phù hợp với nhiều dịp và kịch bản và có thể đáp ứng nhu cầu của khách hàng khác nhau.
Hỗ trợ kỹ thuật và dịch vụ sản phẩm máy AOI 3D bao gồm:
- Hỗ trợ lắp đặt và thiết lập
- Đào tạo cho các nhà điều hành và nhân viên bảo trì
- Hỗ trợ kỹ thuật liên tục qua điện thoại, email hoặc truy cập từ xa
- Dịch vụ sửa chữa và bảo trì tại chỗ
- Cải tiến và cập nhật phần mềm
- Phụ tùng thay thế và vật liệu tiêu thụ
- Dịch vụ hiệu chuẩn và chứng nhận
Bao bì sản phẩm
Máy AOI 3D sẽ được đóng gói an toàn trong một thùng gỗ để đảm bảo vận chuyển an toàn. Máy sẽ được bọc trong vật liệu bảo vệ để ngăn ngừa bất kỳ thiệt hại nào trong quá trình vận chuyển.
Vận chuyển:
Chi phí vận chuyển sẽ được sắp xếp bởi đội ngũ hậu cần của chúng tôi và sẽ được gửi thông qua một dịch vụ vận chuyển đáng tin cậy. Chi phí vận chuyển sẽ được tính dựa trên điểm đến và trọng lượng của thùng.Một số theo dõi sẽ được cung cấp sau khi lô hàng đã được gửi.
Q: Tên thương hiệu của Máy AOI 3D là gì?
A: Tên thương hiệu của Máy AOI 3D là Mento.
Q: Số mô hình của Máy AOI 3D là gì?
A: Số mô hình của Máy AOI 3D là Mento-01.
Q: Máy AOI 3D được sản xuất ở đâu?
A: Máy AOI 3D được sản xuất tại Trung Quốc Dongguan.
Q: Máy AOI 3D có chứng nhận nào?
A: Máy AOI 3D có chứng chỉ ISO9001 / ISO14001.
Q: Số lượng đặt hàng tối thiểu cho Máy AOI 3D là bao nhiêu?
A: Số lượng đặt hàng tối thiểu cho Máy AOI 3D là 1.
Q: Giá của Máy AOI 3D là bao nhiêu?
A: Giá của Máy AOI 3D có thể đàm phán.
Q: Thời gian giao hàng cho Máy AOI 3D là bao lâu?
A: Thời gian giao hàng cho Máy AOI 3D là 3 tuần.
Hỏi: Các điều khoản thanh toán cho Máy AOI 3D là gì?
A: Các điều khoản thanh toán cho Máy AOI 3D đã được thực hiện.
Q: Khả năng cung cấp của Máy AOI 3D là bao nhiêu?
A: Khả năng cung cấp của Máy AOI 3D là 1000/tháng.
