Product Details
Place of Origin: China dongguan
Hàng hiệu: Mento
Chứng nhận: ISO9001/ISO14001
Model Number: K3412
Payment & Shipping Terms
Minimum Order Quantity: 1
Giá bán: Negotiable
chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)
Delivery Time: 3 week
Supply Ability: 1000/month
Tốc độ kiểm tra: |
Lên đến 80 cm2/giây |
Nghị quyết: |
10 mm |
Hệ điều hành: |
Ubuntu |
Trọng lượng: |
1100 kg |
Cấu trúc: |
L 1000 X W 1380 X H 1600 mm |
khu vực kiểm tra: |
Lên tới 510 X 510 mm |
các loại kiểm tra: |
Mối hàn, linh kiện, khuyết tật |
phương pháp căn chỉnh: |
căn chỉnh tự động |
Tốc độ kiểm tra: |
Lên đến 80 cm2/giây |
Nghị quyết: |
10 mm |
Hệ điều hành: |
Ubuntu |
Trọng lượng: |
1100 kg |
Cấu trúc: |
L 1000 X W 1380 X H 1600 mm |
khu vực kiểm tra: |
Lên tới 510 X 510 mm |
các loại kiểm tra: |
Mối hàn, linh kiện, khuyết tật |
phương pháp căn chỉnh: |
căn chỉnh tự động |
Phạm vi áp dụng
Kiểm tra khớp hàn và thiết bị gắn
Đặc điểm
1Tốc độ cao, thời gian xử lý FOV đơn là khoảng 350ms
2.Chống nhiễu, chính xác cao, phạm vi rộng
3. RGB nguồn ánh sáng tích hợp liền mạch thông tin 2D để tăng độ chính xác phán đoán
4.Thiếp thị chiều cao ba chiều, có thể hiển thị dữ liệu RGB ba chiều và bản đồ nhiệt chiều cao
Các thông số kỹ thuật
| Mô hình thiết bị | K3412 | |
| Khả năng phát hiện | Các mục phát hiện | Chất in bị lỗi, quá nhiều hàn, hàn không đủ, hàn cầu, hàn đệm, hình dạng bất thường, offset |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu tốc độ cao 12MP |
| Nguồn ánh sáng | 4 Nguồn ánh sáng DLP (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Hiệu suất phát hiện | Độ chính xác chiều cao (module hiệu chuẩn) | 1μm (sử dụng khối hiệu chuẩn) |
| Độ lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 20mm/40mm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha lưới để loại bỏ bóng tối và hệ thống chiếu sáng nguồn ánh sáng 3D bốn chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Tốc độ di chuyển | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1000xD1380xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Định dạng đầu vào được hỗ trợ bởi phần mềm | Hỗ trợ định dạng Gerber (274X), ODB++ | |
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 ° C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
Hệ thống xử lý hình ảnh sáng tạo của chúng tôi cung cấp một số lợi thế và công nghệ cốt lõi có thể nâng cao độ chính xác và chính xác của công việc của bạn.Một trong những tính năng nổi bật của chúng tôi là khả năng hình ảnh độ phân giải cao của chúng tôi, có thể được cấu hình với các độ phân giải khác nhau để làm nổi bật ngay cả những khiếm khuyết tinh tế nhất - làm cho chúng dễ dàng phát hiện và phân tích.
Chúng tôi đạt được hình ảnh có độ phân giải cao này bằng cách sử dụng các máy ảnh công nghiệp màu tốc độ cao 5MP và 12MP.Những máy ảnh này được kết hợp với cao cấp đường kính lớn ống kính telecentric đã được thiết kế để giảm thiểu biến dạng và tối đa hóa độ sâu trường - tạo ra rõ ràng, hình ảnh chất lượng cao tương thích với độ sáng hình ảnh thành phần cao và thấp.
Hệ thống của chúng tôi cũng sử dụng công nghệ hiệu chuẩn tiên tiến để đảm bảo độ chính xác đo lường kích thước cao nhất.Điều chỉnh biến dạng ống kính, và điều chỉnh lỗi lắp đặt - dẫn đến một công cụ đo cực kỳ chính xác có thể được dựa vào để phân tích chi tiết và chính xác.
Hơn nữa, nguồn ánh sáng đa góc của chúng tôi được thiết kế để làm nổi bật hiệu quả các chi tiết như các khớp hàn và các tính năng màn hình lụa.Chúng tôi đã trang bị nguồn ánh sáng của chúng tôi với một bộ điều khiển điện liên tục để đảm bảo độ sáng nhất quán và chất lượng hình ảnh tối ưu.
Phạm vi ứng dụng của sản phẩm này bao gồm kiểm tra các khớp hàn và các thiết bị gắn.đảm bảo rằng chất lượng và chức năng tổng thể của thiết bị không bị ảnh hưởng.
Sản phẩm này có một loạt các tính năng làm cho nó rất hiệu quả để kiểm tra các khớp hàn và các thiết bị gắn.làm cho nó một máy xử lý rất tốc độ caoNgoài ra, nó được thiết kế với khả năng chống can thiệp, cung cấp một mức độ chính xác cao trên một loạt các đầu vào.
Một tính năng quan trọng khác là sự tích hợp liền mạch của thông tin 2D từ nguồn ánh sáng RGB, làm tăng độ chính xác của phán đoán.cung cấp một công cụ trực quan có giá trị hiển thị dữ liệu RGB cũng như bản đồ nhiệt chiều caoCác tính năng này cùng nhau làm cho quá trình kiểm tra nhanh chóng, chính xác và hiệu quả cao.
Phần mềm của chúng tôi cung cấp một cách tiếp cận nhanh chóng và tối giản để lập trình đồ họa. Sử dụng các mô-đun phổ biến, bạn có thể xây dựng các ứng dụng tiêu chuẩn và nhanh chóng tạo ra nguyên mẫu cho các dự án của bạn.Bạn có thể xác minh nguyên mẫu của mình trong một thời gian không, làm cho quá trình phát triển hiệu quả hơn nhiều.
Một trong những lợi ích chính của phần mềm của chúng tôi là khả năng thực hiện kiểm tra trực quan mà không cần bất kỳ mã hóa.Bạn có thể dễ dàng xây dựng một quy trình thuật toán kiểm tra trực quan bằng cách kết hợp các mô-đun khác nhau và nhấp chuột của bạnĐiều này làm cho quá trình kiểm tra trực quan đơn giản hơn và nhanh hơn nhiều, tiết kiệm cho bạn rất nhiều thời gian trong thời gian dài.
Ngoài việc kiểm tra trực quan, phần mềm của chúng tôi cũng đơn giản hóa quá trình điều khiển chuyển động.Bạn không cần phải biết bất kỳ mã nào để kiểm soát chuyển động - quá trình kiểm soát chuyển động của chúng tôi cung cấp một giao diện kiểm soát thẻ chuyển động mà chỉ yêu cầu cấu hình tương tácVới giao diện này, bạn có thể dễ dàng thực hiện kịch bản điều khiển chuyển động phức tạp mà không có bất kỳ rắc rối.

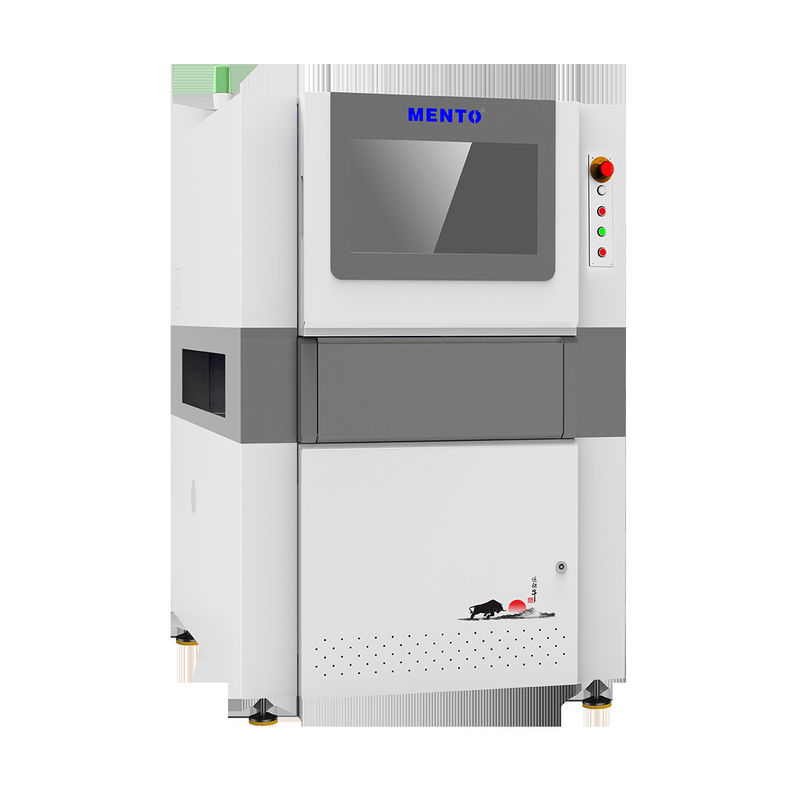

Máy AOI 3D của Mento, số mô hình K3412, là một hệ thống kiểm tra PCB hàng đầu được sản xuất tại Dongguan Trung Quốc. Nó đi kèm với chứng nhận ISO9001/ISO14001,đảm bảo chất lượng và các tiêu chuẩn môi trường được tuân thủ.
Dịch vụ tùy biến sản phẩm của chúng tôi cung cấp tính linh hoạt trong việc đáp ứng nhu cầu cụ thể của bạn. Số lượng đặt hàng tối thiểu chỉ là 1, và giá cả có thể đàm phán dựa trên yêu cầu của bạn.
Thời gian giao hàng là khoảng 3 tuần, và khả năng cung cấp của chúng tôi là 1000 đơn vị mỗi tháng. Kích thước của máy là L 1000 X W 1380 X H 1600 mm, và nó nặng 1100 Kg. Nó chạy trên AC 220V,Cung cấp điện 50/60Hz và hoạt động trên hệ điều hành Ubuntu.
Ánh sáng LED RGB của hệ thống kiểm tra PCB aoi cung cấp hình ảnh rõ ràng và chính xác của bảng mạch in.Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về cách dịch vụ tùy chỉnh sản phẩm của chúng tôi có thể đáp ứng nhu cầu của bạn.
Sản phẩm máy AOI 3D đi kèm với hỗ trợ kỹ thuật và dịch vụ để đảm bảo hiệu suất tối ưu và giảm thiểu thời gian ngừng hoạt động.
Hỗ trợ kỹ thuật và dịch vụ của chúng tôi được thiết kế để giữ cho Máy AOI 3D của bạn hoạt động trơn tru và hiệu quả, để bạn có thể tập trung vào mục tiêu sản xuất của mình.
Bao bì sản phẩm
Máy AOI 3D sẽ được cung cấp trong một hộp bìa cứng với nhựa bọt để bảo vệ nó trong quá trình vận chuyển.
Vận chuyển:
Sản phẩm sẽ được vận chuyển thông qua một dịch vụ chuyển phát uy tín và sẽ yêu cầu một chữ ký khi giao hàng.nhưng có thể thay đổi tùy thuộc vào điểm đếnChi phí vận chuyển sẽ được tính dựa trên địa chỉ giao hàng và sẽ được thêm vào tổng chi phí của đơn đặt hàng.
Câu hỏi thường gặp:
Q: Tên thương hiệu của sản phẩm này là gì?
A: Tên thương hiệu của sản phẩm này là Mento.
Q: Số mẫu của sản phẩm này là gì?
A: Số mô hình của sản phẩm này là K3412.
Q: Sản phẩm này được sản xuất ở đâu?
A: Sản phẩm này được sản xuất tại Trung Quốc, Dongguan.
Q: Sản phẩm này có chứng nhận nào?
A: Sản phẩm này có chứng nhận ISO9001 và ISO14001.
Q: Số lượng đặt hàng tối thiểu cho sản phẩm này là bao nhiêu?
A: Số lượng đặt hàng tối thiểu cho sản phẩm này là 1.
Q: Giá có thể đàm phán không?
A: Vâng, giá của sản phẩm này có thể đàm phán.
Q: Thời gian giao hàng cho sản phẩm này là bao lâu?
A: Thời gian giao hàng cho sản phẩm này là 3 tuần.
Q: Khả năng cung cấp của sản phẩm này là bao nhiêu?
A: Khả năng cung cấp của sản phẩm này là 1000/tháng.
