Product Details
Nguồn gốc: Dongguan
Hàng hiệu: MENTO
Chứng nhận: FCC.ROHS,CCC

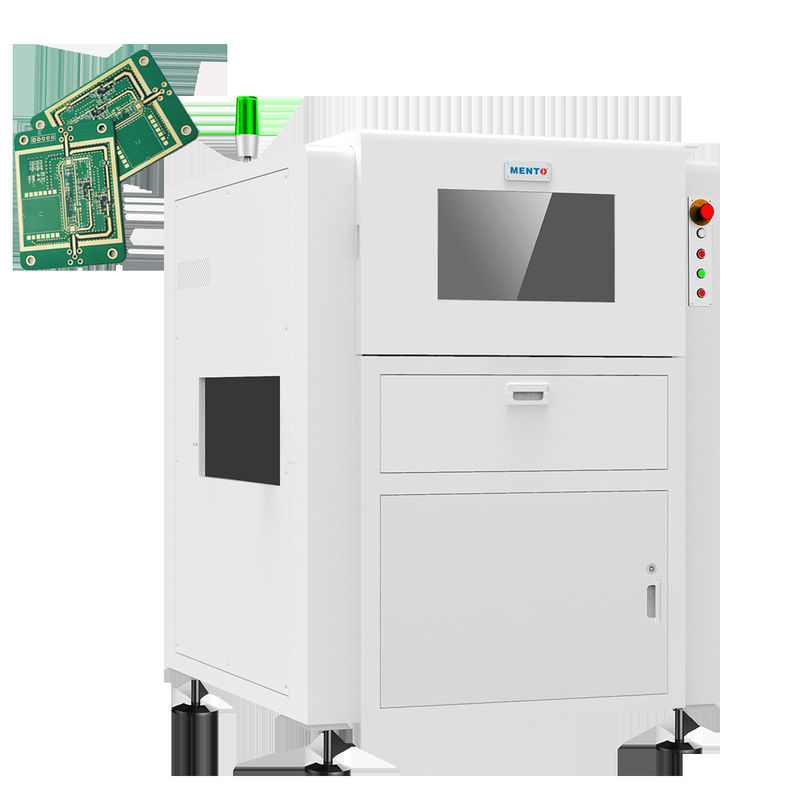

Số mô hình: K2005DW
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: W1300xD1600xH1650mm
Thời gian giao hàng: 20 ngày làm việc
Khả năng cung cấp: 1000 chiếc / M
Độ dày: |
0,5mm-6mm |
Kích thước PCB có thể áp dụng: |
50*50 - 250*330mm |
kết nối: |
Tương thích với các giao thức truyền thông tiêu chuẩn công nghiệp |
Tốc độ phát hiện: |
0,6 FOV/giây |
Điểm: |
Máy SMT AOI PCB,Hệ thống AOI |
khu vực kiểm tra: |
Lên tới 510mm x 460mm |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Bảo hành: |
1 năm |
Sở hữu: |
lớn |
điều chỉnh độ rộng: |
Thủ công |
Đặc điểm: |
Ultra High Precision 3D AOI |
kích thước máy: |
W1080 X D1390 X H1840(mm) |
Tốc độ: |
0,23 giây/FOV |
Loại tiếp thị: |
Sản phẩm mới 2020 |
Chất lượng: |
Đứng đầu |
Độ dày: |
0,5mm-6mm |
Kích thước PCB có thể áp dụng: |
50*50 - 250*330mm |
kết nối: |
Tương thích với các giao thức truyền thông tiêu chuẩn công nghiệp |
Tốc độ phát hiện: |
0,6 FOV/giây |
Điểm: |
Máy SMT AOI PCB,Hệ thống AOI |
khu vực kiểm tra: |
Lên tới 510mm x 460mm |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Bảo hành: |
1 năm |
Sở hữu: |
lớn |
điều chỉnh độ rộng: |
Thủ công |
Đặc điểm: |
Ultra High Precision 3D AOI |
kích thước máy: |
W1080 X D1390 X H1840(mm) |
Tốc độ: |
0,23 giây/FOV |
Loại tiếp thị: |
Sản phẩm mới 2020 |
Chất lượng: |
Đứng đầu |
AOI chiếu sáng dưới
1. Khám phá cao, đánh giá sai thấp
2Đường dây chuyền độc đáo.
3Các thuật toán phát hiện phong phú có thể nhắm mục tiêu hiệu quả các khiếm khuyết DIP
4Các trạm sửa chữa đánh giá lại hai người có thể được thực hiện theo tỷ lệ kiểm tra.
Phạm vi ứng dụng: kiểm tra khớp hàn và thiết bị gắn
| Mô hình thiết bị | K2005DW | |
| Khả năng phát hiện | Các mục phát hiện | Cơ thể thành phần CHIP, khớp hàn CHIP, ký tự, khớp hàn DIP |
| Thành phần nhỏ nhất | CHIP: 0201 Pitch:0.3mm | |
| Phương pháp phát hiện | Trình chỉnh lỗi tham số thuật toán, học máy | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu 5MP tốc độ cao |
| Thấu kính telecentric | 0.22X/0.17X | |
| Nghị quyết | 15um/20um/25um | |
| FOV | 36x30mm/48x40mm/61x51mm | |
| Tốc độ phát hiện | 3FOV/s | |
| Hệ thống phần mềm | Hệ điều hành | Windows 10 |
| Tính chất cơ học | Độ dày PCB | 0.3~10mm ((warpage≤5mm) |
| Chiều cao của thành phần | 180mm trên, 30mm dưới (độ cao đặc biệt có thể được tùy chỉnh) | |
| Thiết bị lái xe | Động cơ servo + vít bóng + trượt tuyến tính | |
| Tốc độ di chuyển | Max.600mm/s | |
| Độ chính xác vị trí | ≤8um ((sau khi hiệu chuẩn) | |
| Đường sắt vận chuyển PCB | Độ cao vận chuyển đường ray PCB: 900±20mm (từ mặt đất đến bề mặt vận chuyển đường ray hướng dẫn PCB) | |
| Kích thước tối đa PCB: 510mmx460mm | ||
| Khoảng cách PCB tối thiểu: ≤90mm | ||
| Các thông số | Nguồn điện | AC220V/50Hz/2000W |
| Kích thước tổng thể | W1140mmxD1400mmxH1600mm (không bao gồm chân 100±20mm) | |
| Trọng lượng | ≈700kg | |
| Áp suất không khí | ≥ 0,5MPa | |
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 °C, độ ẩm tương đối 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
