Product Details
Nguồn gốc: đông quan trung quốc
Hàng hiệu: Mento
Chứng nhận: ISO9001/ISO14001
Số mô hình: K3212
Payment & Shipping Terms
Số lượng đặt hàng tối thiểu: 1
Giá bán: Negotiable
chi tiết đóng gói: W1000mmxD1380mmxH1600mm(không có chân 100±20mm)
Thời gian giao hàng: 3 tuần
Điều khoản thanh toán: Trực tuyến
Khả năng cung cấp: 1000/tháng
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Phương pháp kiểm tra: |
Kiểm tra 3D |
Nghị quyết: |
10 mm |
Hệ điều hành: |
cửa sổ 10 |
Phần mềm: |
Giao diện người dùng trực quan |
các loại kiểm tra: |
Mối hàn, linh kiện, khuyết tật |
khu vực kiểm tra: |
Lên tới 510 X 510 mm |
Thắp sáng: |
LED RGB |
Nguồn cung cấp điện: |
Điện áp xoay chiều 220V, 50/60Hz |
Phương pháp kiểm tra: |
Kiểm tra 3D |
Nghị quyết: |
10 mm |
Hệ điều hành: |
cửa sổ 10 |
Phần mềm: |
Giao diện người dùng trực quan |
các loại kiểm tra: |
Mối hàn, linh kiện, khuyết tật |
khu vực kiểm tra: |
Lên tới 510 X 510 mm |
Thắp sáng: |
LED RGB |
Các tính năng AOI trực tuyến
1Hiệu suất chi phí cao
2. Máy ảnh màu công nghiệp tiêu chuẩn 5 triệu phơi sáng toàn cầu
3Công ty đầu tiên ở Trung Quốc sử dụng ống kính telecentric đường kính lớn (có thể được nhắm mục tiêu vào các sản phẩm)
4Hệ thống quang học được phát triển độc lập (sự nhất quán của nguồn ánh sáng)
5. nền tảng đúc tích hợp ổn định cao
Phạm vi ứng dụng: kiểm tra khớp hàn và thiết bị gắn

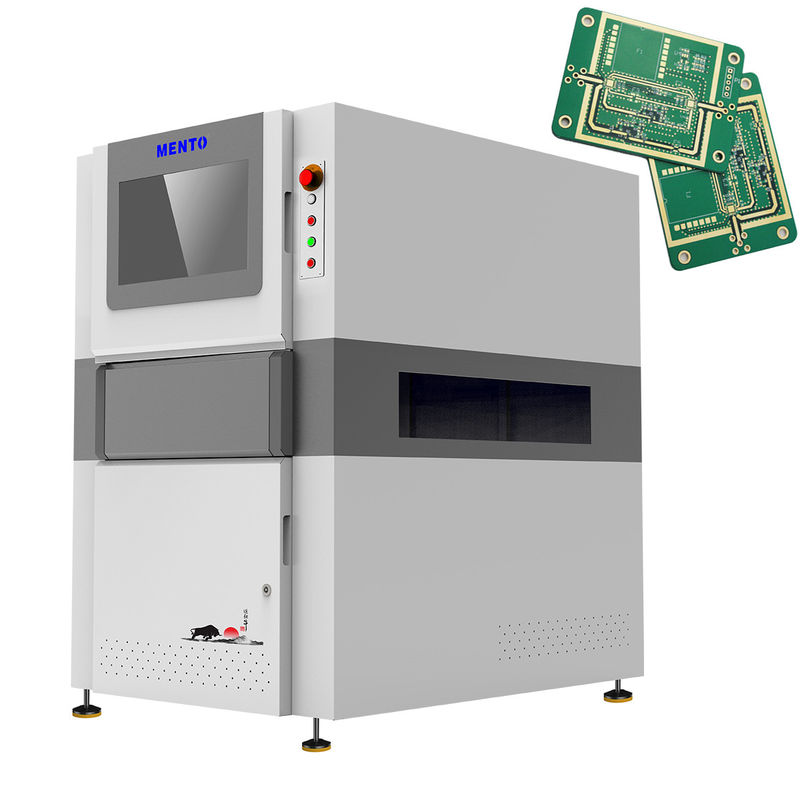

Máy kiểm tra 3D AOI có khả năng kiểm tra PCB với độ dày từ 0,5 - 5 mm, làm cho nó phù hợp với một loạt các ứng dụng.Khu vực kiểm tra của máy AOI 3D này có thể lên đến 510 x 510 mm, cho phép nó kiểm tra PCB lớn hơn một cách dễ dàng. Máy AOI 3D được trang bị một máy ảnh độ phân giải cao chụp hình ảnh của PCB,và những hình ảnh này sau đó được phân tích bởi phần mềm để phát hiện các khiếm khuyếtPhần mềm có giao diện người dùng trực quan dễ sử dụng, làm cho nó lý tưởng cho các nhà khai thác của bất kỳ trình độ kỹ năng.
Máy AOI 3D có thiết kế nhỏ gọn với kích thước L 1300 x W 1300 x H 1500 mm, giúp nó dễ dàng phù hợp với bất kỳ không gian làm việc nào. Máy được làm bằng vật liệu chất lượng cao và được xây dựng để tồn tại,đảm bảo rằng các nhà sản xuất có được giá trị tốt nhất cho đầu tư của họMáy kiểm tra 3D AOI là một công cụ thiết yếu cho bất kỳ nhà sản xuất PCB hoặc nhà cung cấp dịch vụ lắp ráp điện tử nào muốn đảm bảo rằng sản phẩm của họ đáp ứng các tiêu chuẩn chất lượng cao nhất.
| Mô hình thiết bị | K3212 | |
| Khả năng phát hiện | Các mục phát hiện | Chất in bị thiếu, quá nhiều hàn, hàn không đủ, hàn cầu, hàn đệm, hình dạng bất thường, offset |
| Phương pháp quét | Stop&Go | |
| Hệ thống quang học | Máy ảnh | Máy ảnh công nghiệp màu tốc độ cao 12MP |
| Nguồn ánh sáng | Nguồn ánh sáng DLP kép (công nghệ chuyển pha raster) và nguồn ánh sáng màu đỏ, xanh lá cây và xanh dương (RGB) | |
| Nghị quyết | 10μm & 15um (không cần thiết) | |
| Hiệu suất phát hiện | Độ chính xác chiều cao (module hiệu chuẩn) | 1μm (sử dụng khối hiệu chuẩn) |
| Khả năng lặp lại khối lượng | < 1% (đảng xác minh tiêu chuẩn, 3Sigma) | |
| Giá trị bồi thường cao nhất cho việc uốn cong tấm | ±3mm | |
| Khả năng phát hiện GRR | < 10% tại 6o ((+ 50% dung sai, độ phân giải 5μm) | |
| Độ cao phát hiện tối đa | 500μm | |
| Giải pháp cho vấn đề bóng | Công nghệ chuyển pha và hệ thống ánh sáng cấu trúc 3D hai chiều | |
| Phương pháp bù đắp thời gian thực cho việc uốn cong tấm | Tiền bồi thường độ uốn cong của tấm (Z-Tracking + Pad Referencing) | |
| Màn hình thử nghiệm | Màu sắc (hình ảnh 3D và 2D được hiển thị cùng nhau) | |
| Thiết bị lái xe | Servomotor + hướng dẫn cuộn | |
| Tốc độ di chuyển | 800mm/s | |
| Kích thước sản phẩm có thể đo được tối thiểu | 50mmx50mm | |
| Kích thước đo lường tối đa của sản phẩm | 400mmx500mm | |
| Độ dày PCB | 0.5~6mm | |
| Điều chỉnh đường ray | Điều chỉnh chiều rộng tự động, điều chỉnh chiều rộng thủ công | |
| Phân phối/cài đặt bảng mạch | Chốt dây chuyền vận chuyển / kẹp khí | |
| Hướng dẫn vận chuyển | Từ trái sang phải, từ phải sang trái | |
| Độ cao quỹ đạo | 900±20mm | |
| Cấu hình máy tính | Máy tính chính | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Màn hình | 22"LED | |
| Hệ điều hành | Ubuntu | |
| Các thông số | Kích thước tổng thể | W1350xD1000xH1600mm (không bao gồm đèn báo động) |
| Trọng lượng | 1100kg | |
| Nguồn điện | AC220V/50~60Hz/2000W | |
| Áp suất không khí | 0.5Mpa | |
| Định dạng đầu vào được hỗ trợ bởi phần mềm | Hỗ trợ định dạng Gerber (274X), ODB++ | |
| Các công cụ quản lý thống kê |
Histogram, X-bar & R - Chart, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Báo cáo hàng ngày/tuần/tháng, thời gian thực SPC& Multiple Display |
|
| Yêu cầu về môi trường | Nhiệt độ: 5 ~ 40 °C, độ ẩm tương đối: 25% ~ 80% (không có sương giá) | |
| Truyền thông thiết bị phía trên và phía sau | Giao diện SMEMA tiêu chuẩn | |
Máy AOI 3D này hoàn hảo cho việc kiểm tra PCB.Nó cung cấp kết quả kiểm tra chính xác và đáng tin cậy với độ phân giải 10 μmLà một trong những nhà sản xuất thiết bị Aoi hàng đầu, máy này cũng được xây dựng để kéo dài, với trọng lượng 800 kg.
Máy Mento-01 3D AOI được trang bị đèn LED RGB và máy ảnh kỹ thuật số 3D giúp cung cấp kiểm tra chất lượng cao của PCB.Khu vực kiểm tra của máy này là lên đến 510 X 510 mm và nó có thể kiểm tra PCB với một phạm vi độ dày 0Tốc độ kiểm tra của máy AOI 3D Mento-01 lên đến 80 cm2/s.
Máy Mento-01 3D AOI có thể được sử dụng để kiểm tra PCB trong nhiều kịch bản và dịp khác nhau.Nó là lý tưởng để kiểm tra PCB cho các khiếm khuyếtMáy này đảm bảo rằng PCB không có bất kỳ khiếm khuyết nào trước khi chúng được sử dụng trong các sản phẩm điện tử.
Máy AOI 3D Mento-01 là một phần thiết yếu của thiết bị AOI PCB cho các nhà sản xuất điện tử.Nó giúp tăng hiệu quả của quy trình kiểm tra và giảm nguy cơ sai lầm của con ngườiMáy này có thể được sử dụng trong các ngành công nghiệp khác nhau, bao gồm ô tô, hàng không vũ trụ và thiết bị y tế. Nó cũng phù hợp để kiểm tra PCB trong môi trường sản xuất khối lượng lớn.
Tóm lại, máy kiểm tra AOI 3D Mento-01 là một sản phẩm chất lượng cao cung cấp kiểm tra chính xác và chính xác PCB.Nó là một thiết bị quan trọng cho các nhà sản xuất điện tử muốn đảm bảo rằng PCB của họ không bị lỗiSản phẩm này có sẵn với giá hợp lý, và thời gian giao hàng nhanh chóng.Máy Mento-01 3D AOI là một khoản đầu tư có giá trị cho bất kỳ nhà sản xuất điện tử nào muốn cải thiện quy trình kiểm tra của họ.
Dịch vụ tùy biến sản phẩm của chúng tôi đảm bảo rằng máy đáp ứng các yêu cầu cụ thể của bạn. Bạn có thể đặt hàng chỉ một máy như số lượng đặt hàng tối thiểu với giá cả thương lượng.Chúng tôi sẽ giao hàng chỉ trong một tuần.Chúng tôi có khả năng cung cấp tới 1000 máy mỗi tháng, vì vậy chúng tôi có thể đáp ứng các đơn đặt hàng hàng loạt của bạn.
Mento-01 nặng 800 kg và có kích thước L 1300 X W 1300 X H 1500 mm. Nó hoạt động trên nguồn điện AC 220V, 50/60Hz và có độ phân giải 10 μm. Với tốc độ kiểm tra lên đến 80 Cm2/s, nó có thể được sử dụng để kiểm tra các kết quả của các máy tính.nó là sự lựa chọn hoàn hảo cho thiết bị PCB AOI.
Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về dịch vụ tùy chỉnh sản phẩm của chúng tôi cho Mento-01 và làm thế nào nó có thể đáp ứng nhu cầu của bạn cho thiết bị kiểm tra PCB AOI.
Máy AOI 3D bao gồm các hỗ trợ và dịch vụ kỹ thuật sau:
Bao bì sản phẩm cho Máy AOI 3D:
Máy AOI 3D sẽ được đóng gói an toàn trong một thùng gỗ để bảo vệ nó trong quá trình vận chuyển.Máy sẽ được tháo rời và đóng gói trong các phần riêng lẻ để làm cho nó dễ dàng hơn để xử lý và vận chuyểnMỗi phần sẽ được dán nhãn với hướng dẫn rõ ràng để lắp ráp lại.
Vận chuyển:
Máy AOI 3D sẽ được vận chuyển thông qua một công ty vận chuyển đáng tin cậy để đảm bảo giao hàng kịp thời và an toàn. Chi phí vận chuyển sẽ được tính dựa trên điểm đến và trọng lượng của gói.Khách hàng sẽ được cung cấp một số theo dõi để theo dõi tiến độ của lô hàngThời gian giao hàng ước tính sẽ được thông báo cho khách hàng trước khi vận chuyển.
Q1: Tên thương hiệu của Máy AOI 3D là gì?
A1: Tên thương hiệu của Máy AOI 3D là Mento.
Q2: Số mô hình của Máy AOI 3D là gì?
A2: Số mô hình của Máy AOI 3D là Mento-01.
Q3: Máy AOI 3D được sản xuất ở đâu?
A3: Máy AOI 3D được sản xuất tại Trung Quốc, Dongguan.
Q4: Máy AOI 3D có đi kèm với bất kỳ chứng chỉ nào không?
A4: Vâng, Máy AOI 3D đi kèm với chứng chỉ ISO9001 / ISO14001.
Q5: Số lượng đặt hàng tối thiểu cho Máy AOI 3D là bao nhiêu?
A5: Số lượng đặt hàng tối thiểu cho Máy AOI 3D là 1.
Q6: Giá của Máy AOI 3D có thể đàm phán không?
A6: Vâng, giá của Máy AOI 3D có thể đàm phán.
Q7: Sẽ mất bao lâu để nhận được Máy AOI 3D sau khi tôi đặt hàng?
A7: Sẽ mất 1 tuần để giao máy AOI 3D sau khi bạn đặt hàng.
Q8: Điều khoản thanh toán cho Máy AOI 3D là gì?
A8: Các điều khoản thanh toán cho Máy AOI 3D đang trực tuyến.
Q9: Khả năng cung cấp của Máy AOI 3D là bao nhiêu?
A9: Khả năng cung cấp của Máy AOI 3D là 1000/tháng.
